Processos indicados
- Bombas alternativas, de pistão e de diafragma
- Compressores e linhas pneumáticas industriais
- Sistemas hidráulicos pulsantes
- Processos com variação dinâmica ou intermitente de pressão
Amortecedor de Pulsação
Acessório instalado entre o processo e o manômetro para atenuar oscilações rápidas de pressão. Reduz vibração do ponteiro, protege o mecanismo interno e estabiliza a leitura — modelos com atuação automática ou regulagem externa. Fabricação própria JELGO.
Instrumentação de pressão
O que é um amortecedor de pulsação?
Acessório instalado entre o processo e o manômetro para atenuar oscilações rápidas de pressão e estabilizar a leitura.
O amortecedor de pulsação restringe dinamicamente o fluxo pulsante — por esfera, pistão ou agulha regulável — reduzindo vibração do ponteiro, fadiga do tubo Bourdon e desgaste do mecanismo interno. Resultado: leitura mais estável e maior vida útil do instrumento.
- Atenuação de picos e oscilações de pressão
- Proteção mecânica do mecanismo do manômetro
- Modelos automáticos (esfera / pistão) ou com ajuste externo
- Fabricação própria JELGO — materiais e conexões sob especificação
Aplicação industrial do amortecedor
Indicado sempre que a pulsação do processo provoca vibração do ponteiro, instabilidade de leitura ou risco de fadiga do instrumento.
Limitações e combinações
- Fluidos com partículas sem filtragem → risco de obstrução
- Fluidos altamente viscosos ou com incrustação → avaliar viabilidade
- Isolamento químico → associar selo de diafragma
- Aplicações que exigem resposta instantânea do instrumento
Quando utilizar e quando não utilizar
Aplicações típicas
- Bombas de deslocamento positivo
- Compressores alternativos
- Linhas hidráulicas com pulsação recorrente
- Processos com variação rápida de pressão
Não recomendado isoladamente para
- Aplicações sem pulsação significativa
- Fluidos contaminados sem filtragem
- Processos com alto risco de obstrução interna
- Isolamento químico — use selo para manômetro
Qual tipo de amortecedor?
Três princípios construtivos — escolha conforme a severidade da pulsação e a necessidade de ajuste em campo.
Tipo esfera
Esfera interna móvel com restrição dinâmica automática. Construção simples e robusta para pulsação moderada a severa, sem ajuste externo.
- Atuação automática
- Bombas e compressores com pulsação recorrente
- Quando não se deseja regulagem em campo
Tipo pistão
Pistão com deslocamento axial e maior área de contato — indicado para pulsação mais severa e sistemas de alta pressão.
- Atuação automática
- Hidráulica industrial e bombas alternativas
- Quando a esfera não é suficiente
Ajuste externo
Agulha micrométrica com regulagem externa progressiva — equilibra estabilidade de leitura e tempo de resposta conforme a pulsação real.
- Ajuste fino em campo
- Quando a severidade varia ou precisa ser calibrada
- Alternativa a orifícios fixos
Em dúvida, informe pressão máxima, fluido, temperatura e severidade da pulsação — a JELGO indica o modelo adequado.
Como especificar amortecedor para cotação
Informe pressão máxima de operação, tipo de fluido, temperatura, presença de partículas, material desejado, tipo de rosca e diâmetro nominal.
Materiais do corpo
- Latão
- Aço inox 304
- Aço inox 316
- Aço carbono
Dimensões
- 1/4″
- 3/8″
- 1/2″
- Outras sob especificação
Rosca e conexões
- Rosca macho ou fêmea
- BSP, NPT e métrica
- Vedação conforme a instalação
Elemento interno
- Esfera — restrição automática
- Pistão — pulsação severa
- Agulha — ajuste externo progressivo
O dimensionamento deve considerar pressão de projeto, compatibilidade química e severidade da pulsação.
Documentação técnica
Datasheet em atualização. Solicite a ficha técnica por e-mail — nossa equipe envia materiais, dimensões e orientações de especificação assim que disponível.
Modelos de amortecedor de pulsação
Três configurações construtivas com páginas técnicas individuais — princípio de amortecimento, materiais e orientação de aplicação.

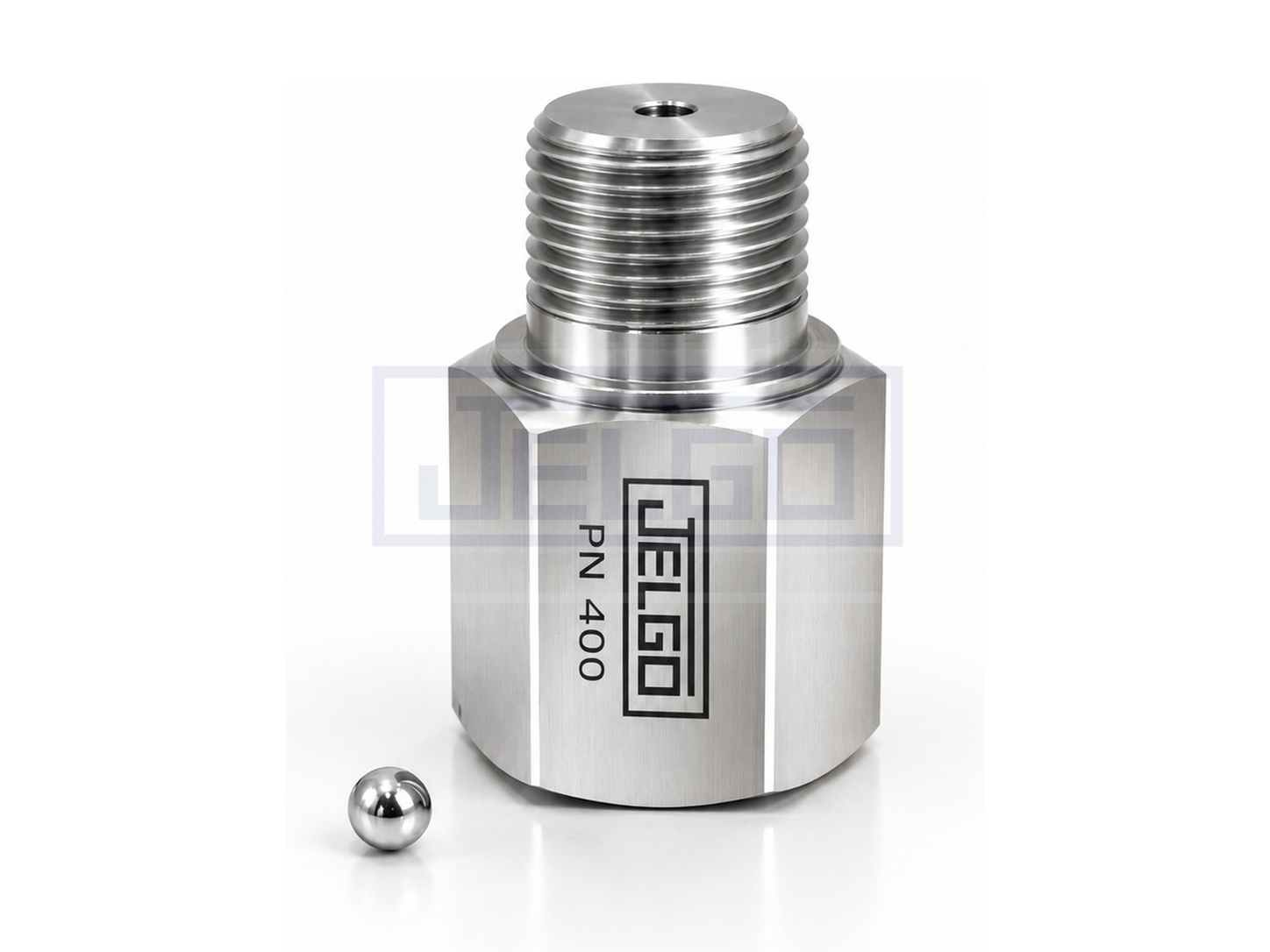

Amortecedor Tipo Esfera
Esfera interna móvel com restrição dinâmica automática para pulsação moderada a severa.
Ver especificação técnica

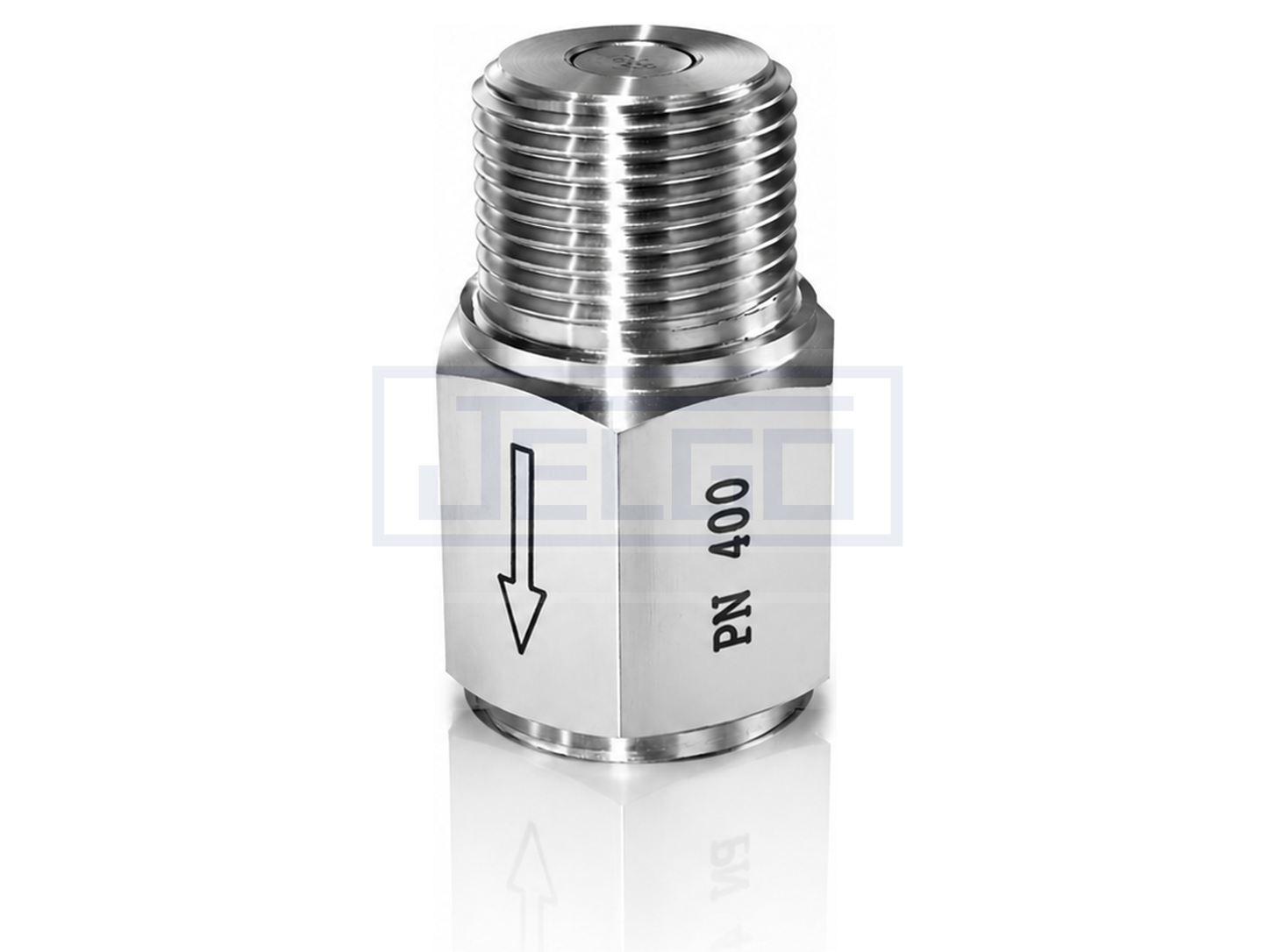

Amortecedor Tipo Pistão
Pistão interno com deslocamento axial para pulsação severa e sistemas de alta pressão.
Ver especificação técnica

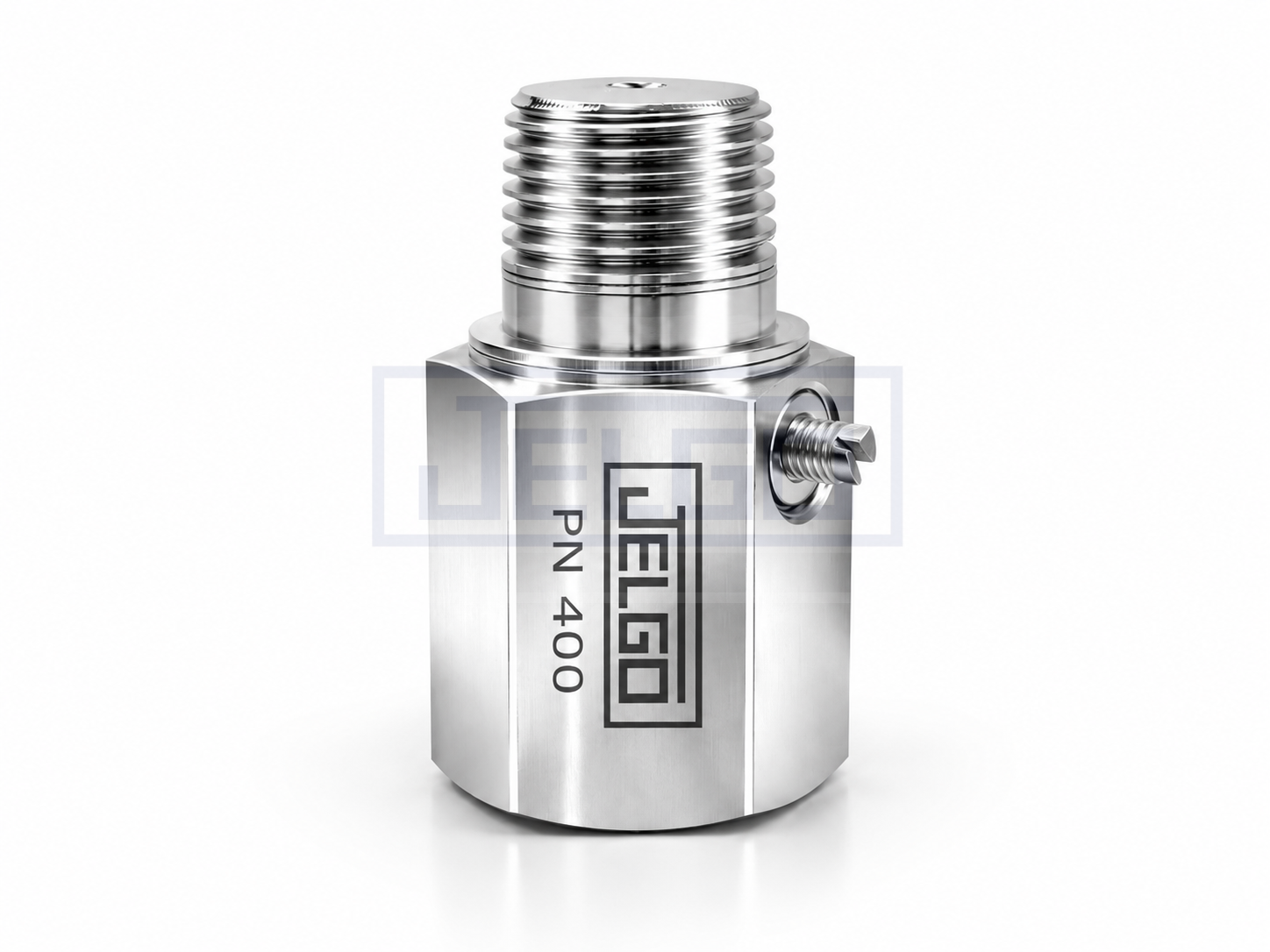

Amortecedor Tipo Ajuste Externo
Agulha micrométrica com regulagem externa progressiva conforme a severidade da pulsação.
Ver especificação técnicaPerguntas frequentes sobre amortecedor de pulsação
- Qual a diferença entre esfera, pistão e ajuste externo?
- Esfera e pistão atuam automaticamente: a esfera para pulsação moderada a severa; o pistão para condições mais severas. O ajuste externo (agulha) permite regulagem manual da restrição conforme a pulsação real. Veja a seção “Qual tipo de amortecedor?” nesta página.
- O amortecedor altera a pressão indicada?
- Não altera a pressão real do processo. Reduz oscilações dinâmicas e, no caso da agulha, pode retardar a resposta conforme o nível de restrição ajustado — sem mudar a exatidão intrínseca do manômetro.
- Pode obstruir ou travar?
- Há risco em fluidos com partículas, viscosidade elevada ou incrustação. Recomenda-se filtragem adequada e especificação compatível com o fluido.
- O ajuste externo pode ser feito com o sistema pressurizado?
- Sim, desde que respeitados os limites de pressão e as práticas de segurança da instalação.
- Substitui o selo de diafragma?
- Não. O amortecedor atua apenas na atenuação de pulsação. Para isolamento químico ou fluidos agressivos, associe selo de diafragma.
- Indicado para alta pressão?
- Sim, desde que corretamente especificado em material e classe de pressão — informe pressão máxima, fluido e temperatura na cotação.
