Selos de Diafragma

Isola manômetros, transmissores e pressostatos do fluido de processo por membrana e fluido de enchimento. Proteção química e mecânica — linhas industrial, compacta e sanitária. Fabricação própria JELGO.

22 modelos na linha

Aplicação do selo de diafragma

Indicado quando o fluido ou a condição de processo impedem o contato direto com o elemento sensível do instrumento.

Processos indicados

  • Fluidos corrosivos, viscosos ou com sólidos em suspensão
  • Indústria química, petroquímica e papel e celulose
  • Alimentos, bebidas, farmacêutica e biotecnologia (família sanitária)
  • Homogeneizadores, centrífugas e linhas com risco de entupimento

Limitações e combinações

Quando utilizar e quando não utilizar

Aplicações típicas

  • Isolamento químico do manômetro ou transmissor
  • Processos com risco de incrustação ou cristalização
  • Linhas sanitárias com CIP / SIP
  • Fluidos viscosos, pastosos ou com partículas

Não recomendado isoladamente para

  • Fluidos limpos e compatíveis sem necessidade de isolamento
  • Temperaturas acima do limite do fluido de enchimento sem especificação especial
  • Pulsação severa sem amortecimento complementar
  • Aplicações que exigem conexão sanitária desnecessária (use industrial/compacto)

Como especificar selo de diafragma para cotação

Informe fluido, temperatura e pressão, material desejado do corpo e da membrana, tipo de conexão, diâmetro nominal e o instrumento a ser montado (manômetro, transmissor ou pressostato).

Materiais típicos

  • Aço inox 304 / 316
  • Partes molhadas em PTFE (Teflon)
  • Membranas especiais sob especificação

Conexões

  • Roscada (BSP / NPT)

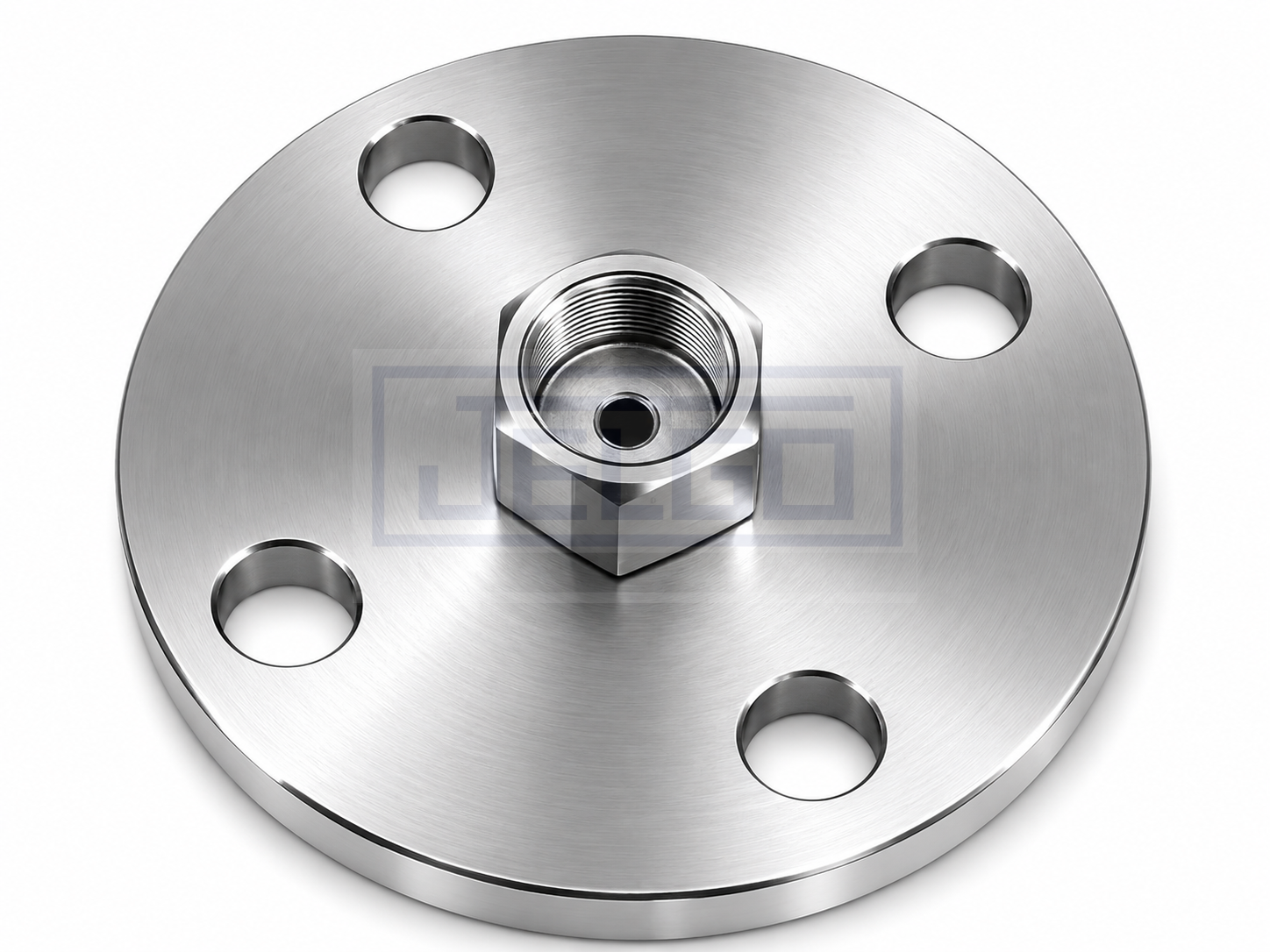

  • Flangeada / flush / faceada

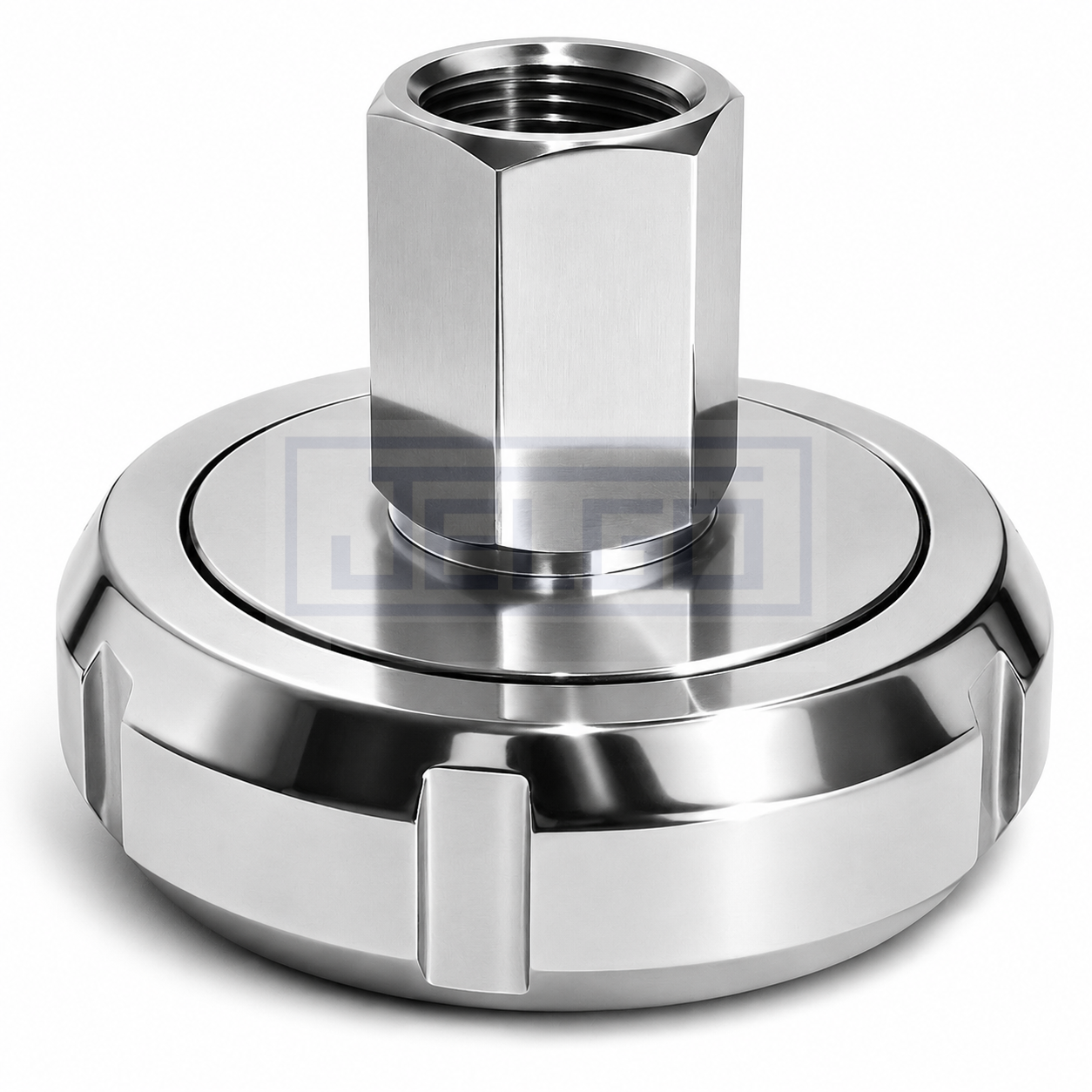

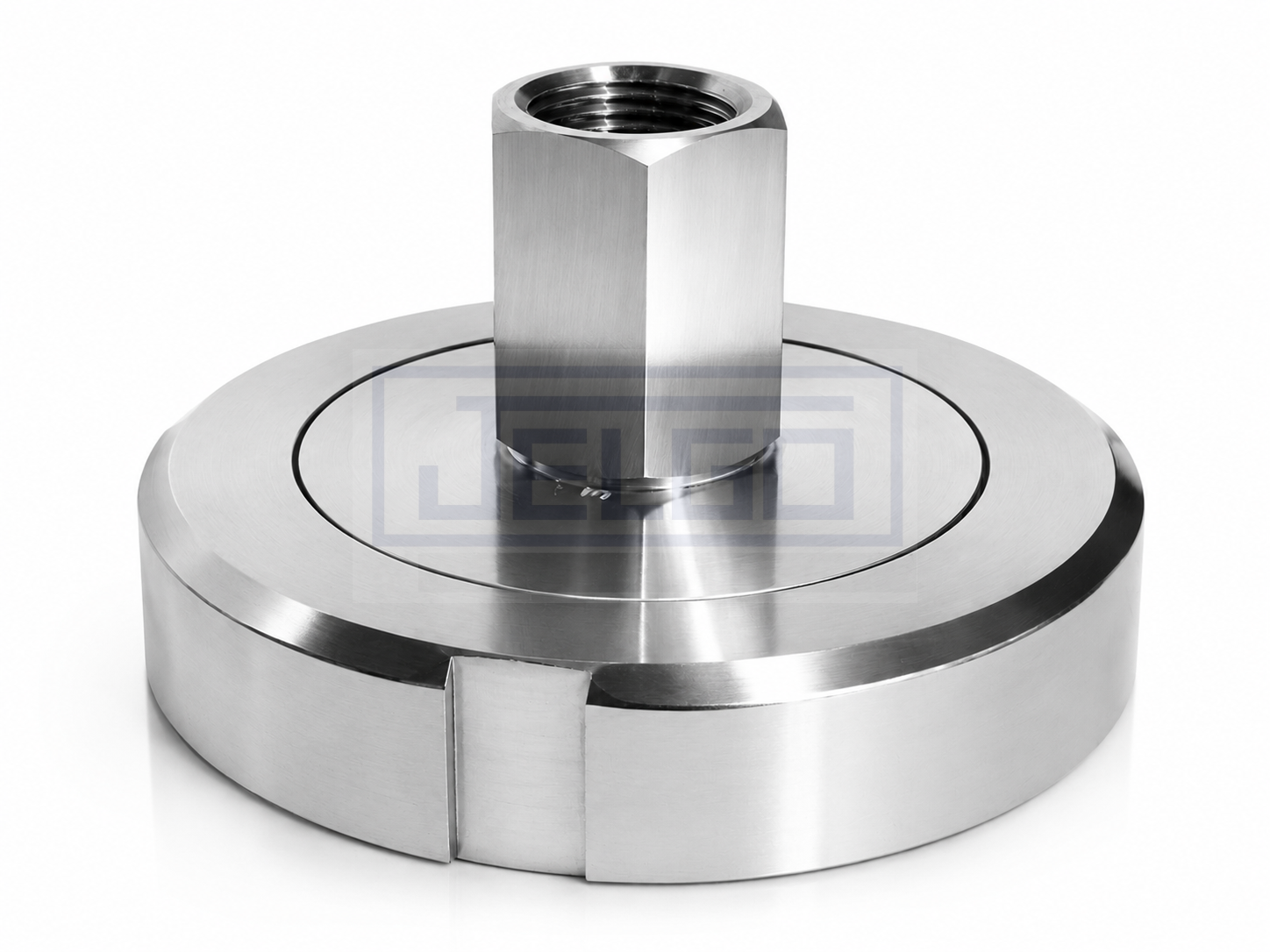

  • Sanitárias: TC, DIN, SMS, Varivent

Diâmetros

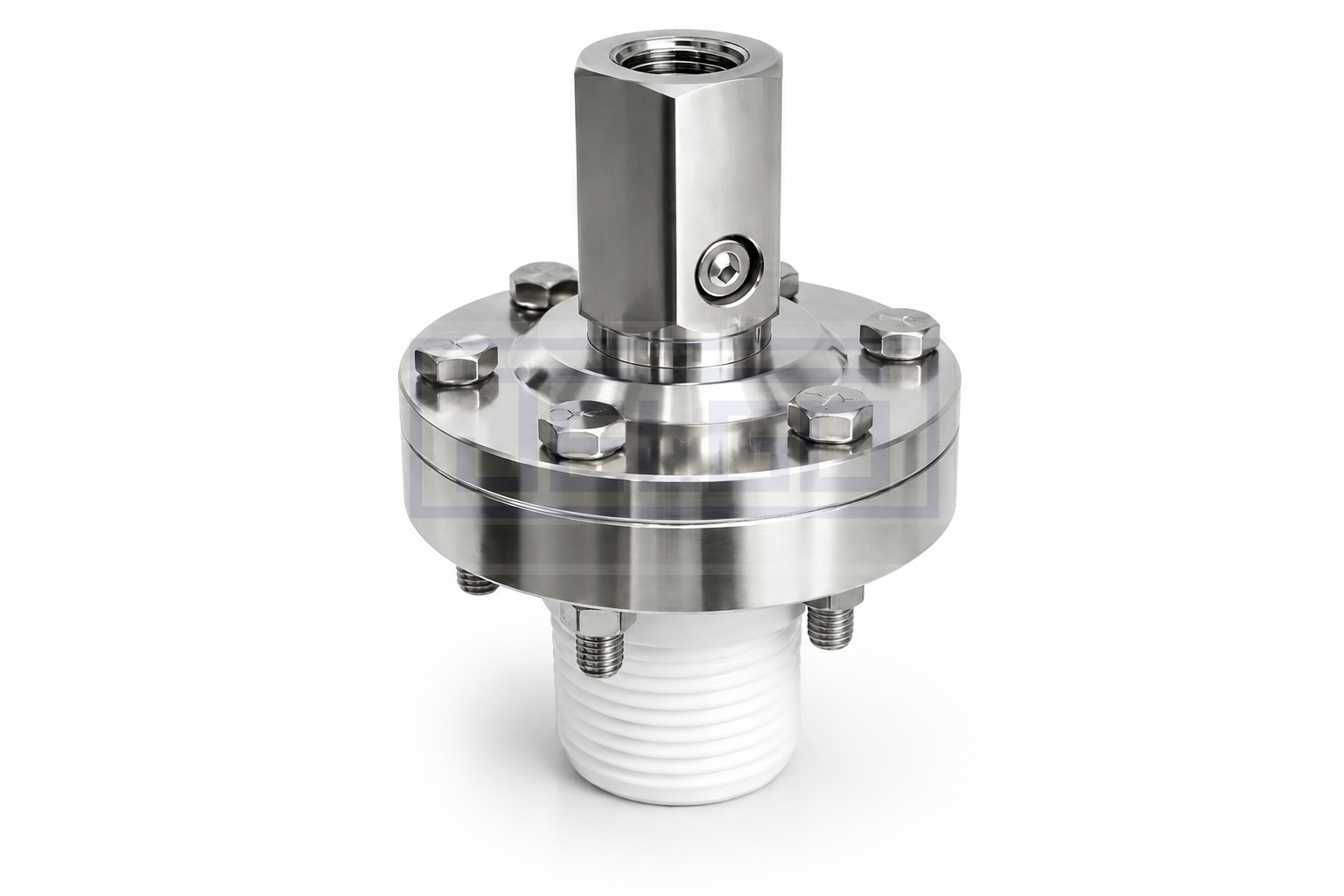

  • Mini / compacto (ex.: 62 mm)

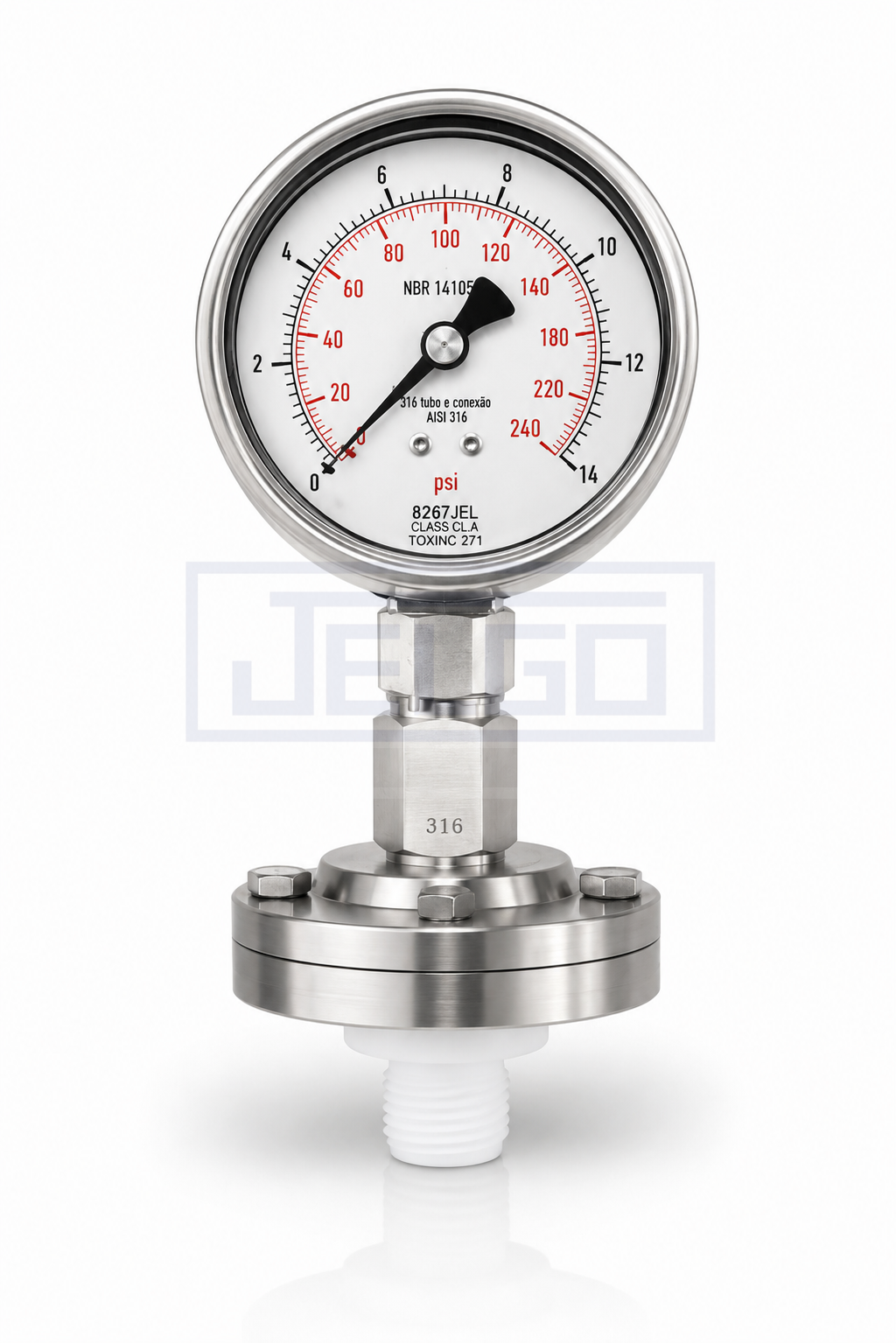

  • Roscado 100 mm (4″)

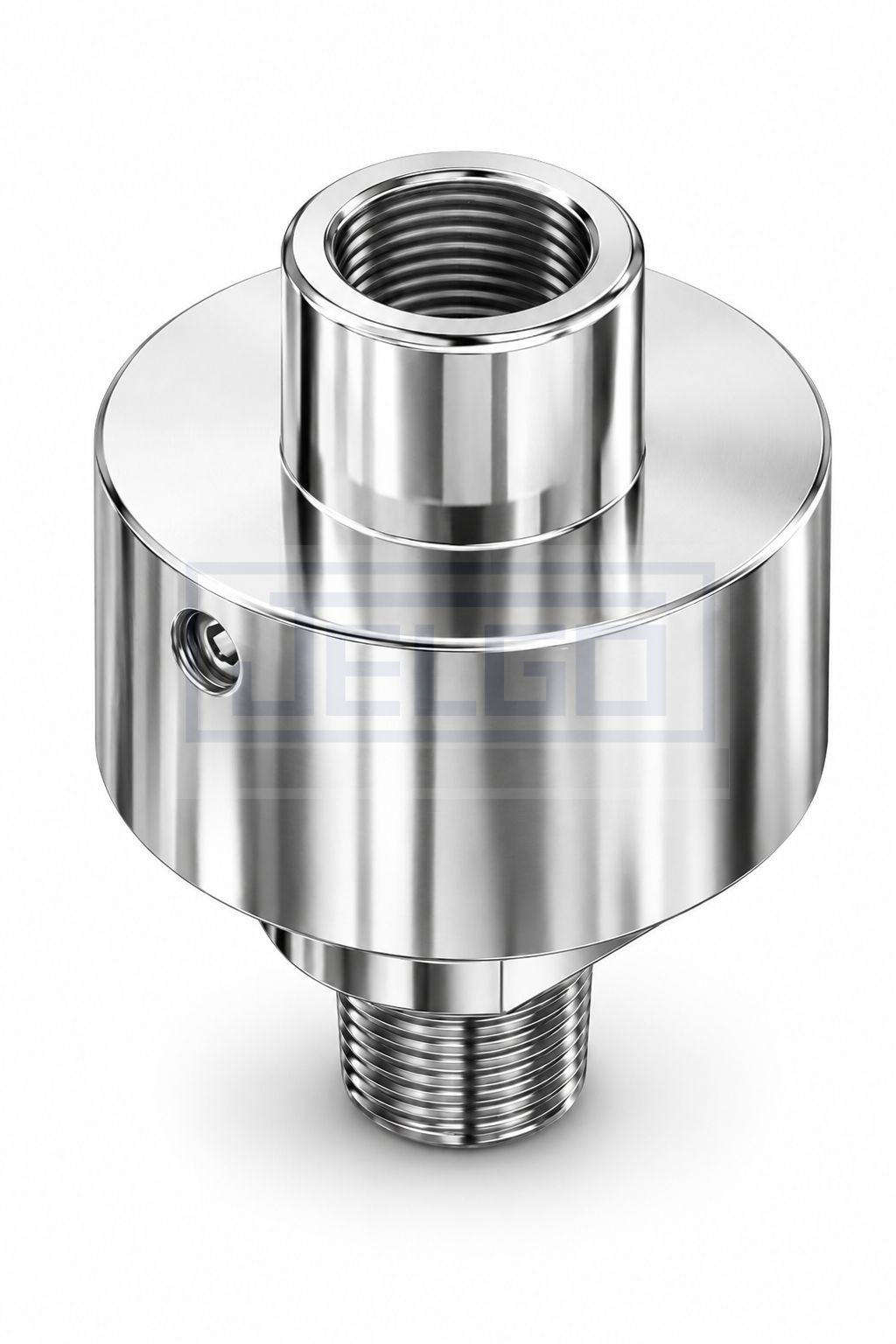

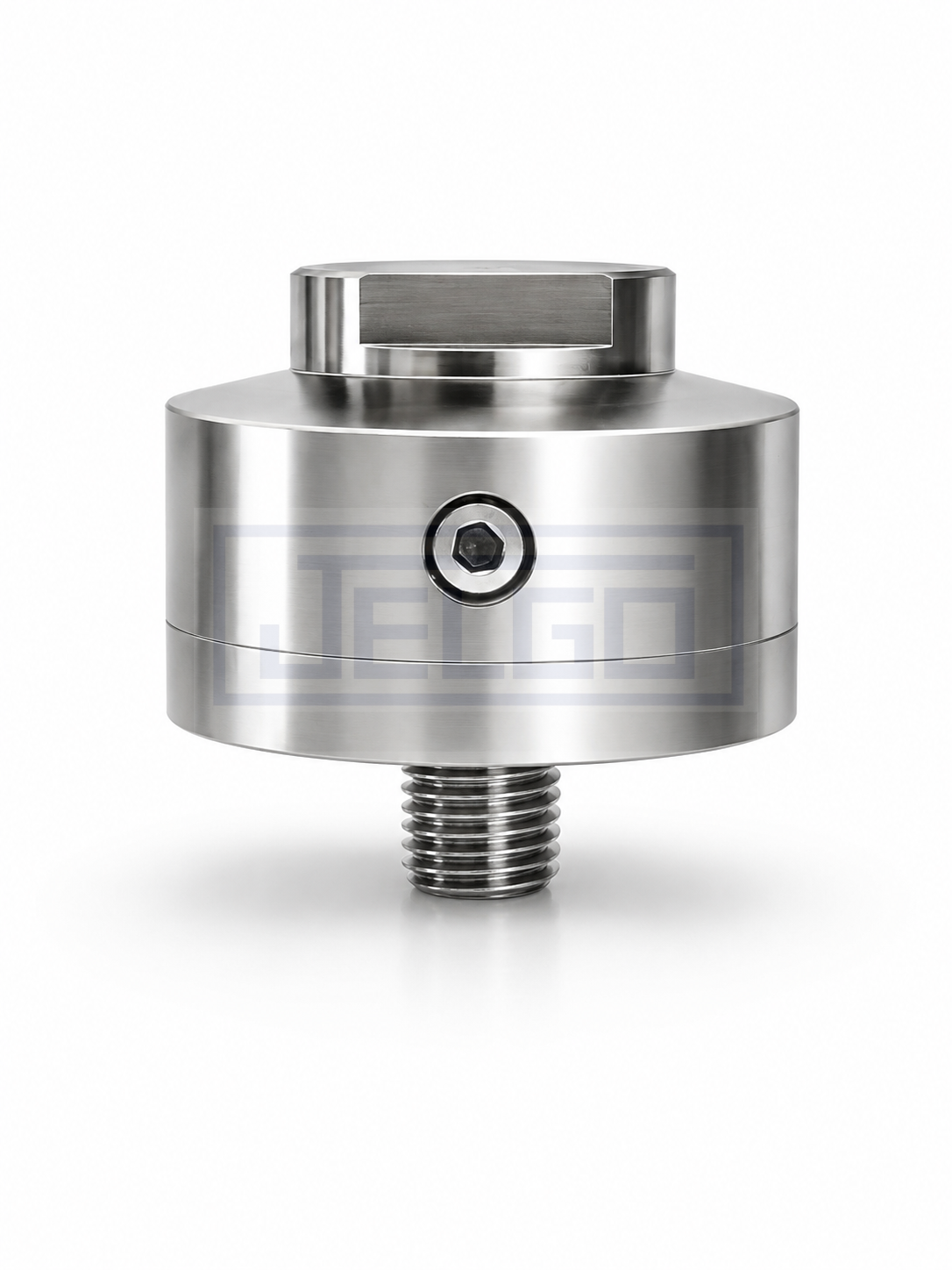

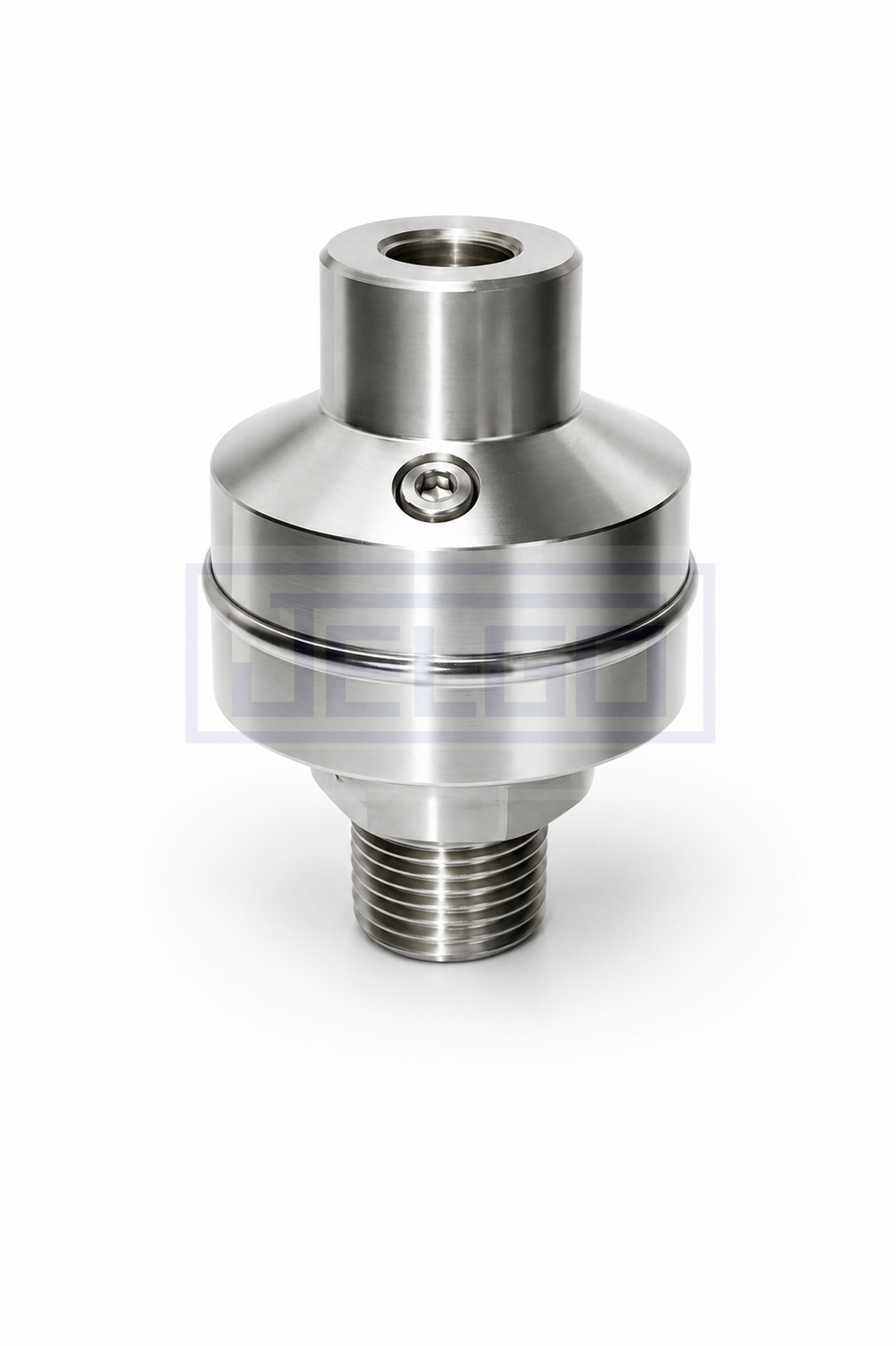

  • Blindados e flangeados conforme aplicação

Serviços

Fluido de enchimento, temperatura e compatibilidade química devem ser confirmados na cotação. Fornecimento sob especificação técnica ou desenho.

Documentação técnica

Datasheet em atualização. Solicite a ficha técnica por e-mail — nossa equipe envia modelos, materiais e orientações de especificação assim que disponível.

Solicitar datasheet

Perguntas frequentes sobre selos de diafragma

O que é um selo de diafragma (selo para manômetro)?
É um dispositivo que isola o manômetro, transmissor ou pressostato do fluido de processo por meio de uma membrana metálica e um fluido de enchimento interno, que transmite a pressão hidraulicamente sem contato direto com o instrumento.
Quando preciso de um selo de diafragma?
Quando o fluido é corrosivo, viscoso, abrasivo, com sólidos, cristalizável, ou quando há exigências sanitárias (CIP/SIP) que impedem o contato direto do produto com o instrumento.
Qual a diferença entre industrial, compacto e sanitário?
Industrial cobre conexões roscadas, flangeadas, flush, blindados e aplicações especiais (homogeneizador, centrífuga, papel e celulose). Compacto (mini selo) atende espaços reduzidos. Sanitário usa conexões Tri-Clamp, DIN, SMS ou Varivent para higiene e limpeza frequente. Use os filtros na página da linha.
Vocês fabricam só selo roscado?
Não. O roscado 100mm é um dos modelos industriais. A linha inclui flangeados (interno, faceado e PTFE), flush, tipo aberto, blindados (35–60 mm), mini selos e conexões sanitárias (Tri-Clamp, DIN, SMS, Varivent), além de aplicações especiais.
O selo altera a precisão da medição?
Quando corretamente especificado e preenchido, transmite a pressão com fidelidade. Volume de fluido, temperatura, diâmetro da membrana e comprimento do capilar (se houver) devem ser adequados à aplicação.
Pode ser combinado com sifão, serpentina ou amortecedor?
Sim. O selo isola quimicamente; sifão/serpentina tratam temperatura; amortecedor trata pulsação. A JELGO orienta a combinação conforme o processo.
A JELGO faz enchimento e recondicionamento?
Sim. Além da fabricação, oferecemos instalação/enchimento e recondicionamento técnico de selos de diafragma — veja a área de Serviços.

Suporte técnico JELGO

Auxiliamos na seleção conforme fluido, temperatura, pressão e norma de conexão da sua aplicação.
