Selo Rosqueado 100mm (4″)
Isolamento do instrumento em linhas de pressão com conexão roscada e diâmetro nominal de 4″ (100 mm).
Ver especificação técnicaSelos de Diafragma

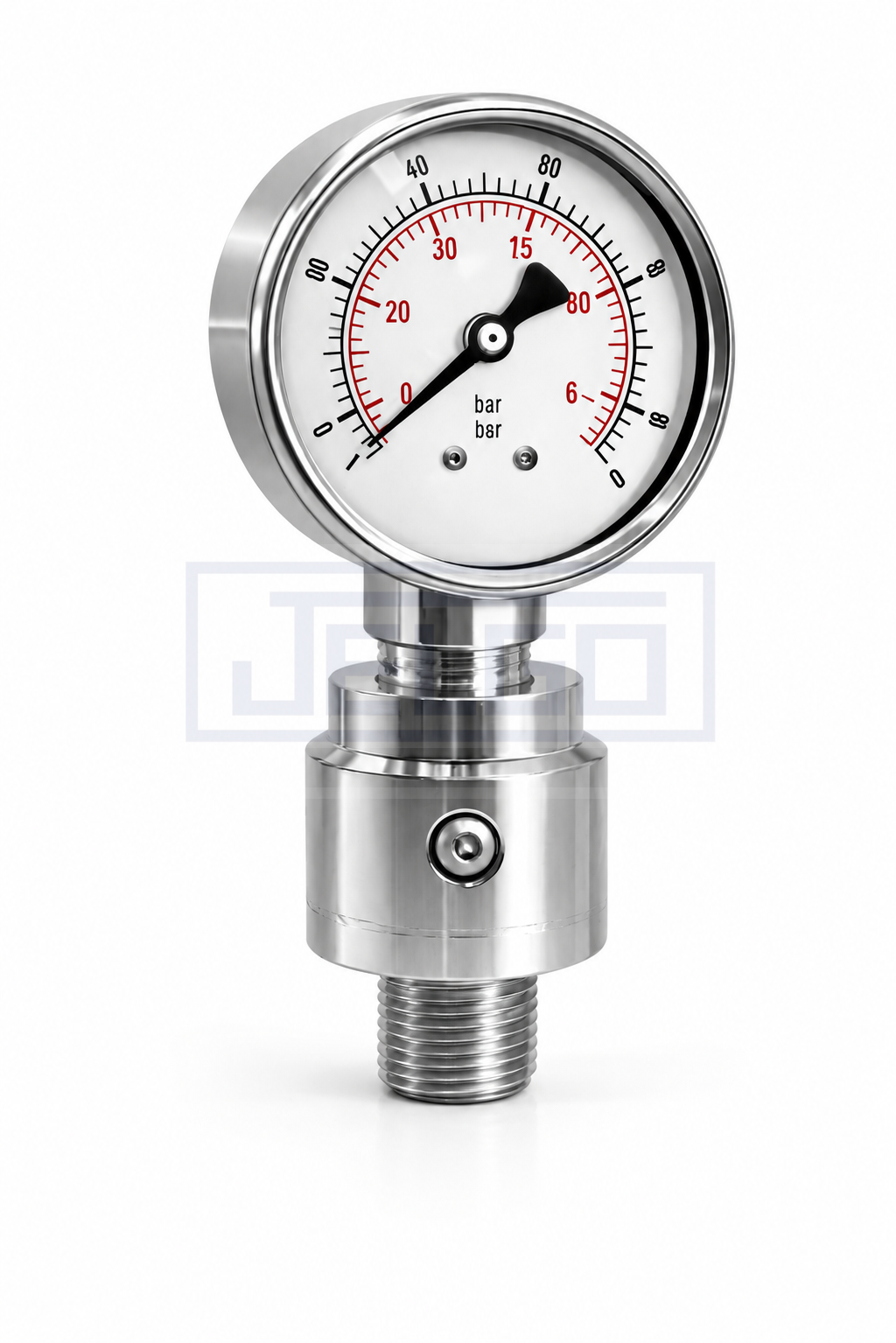

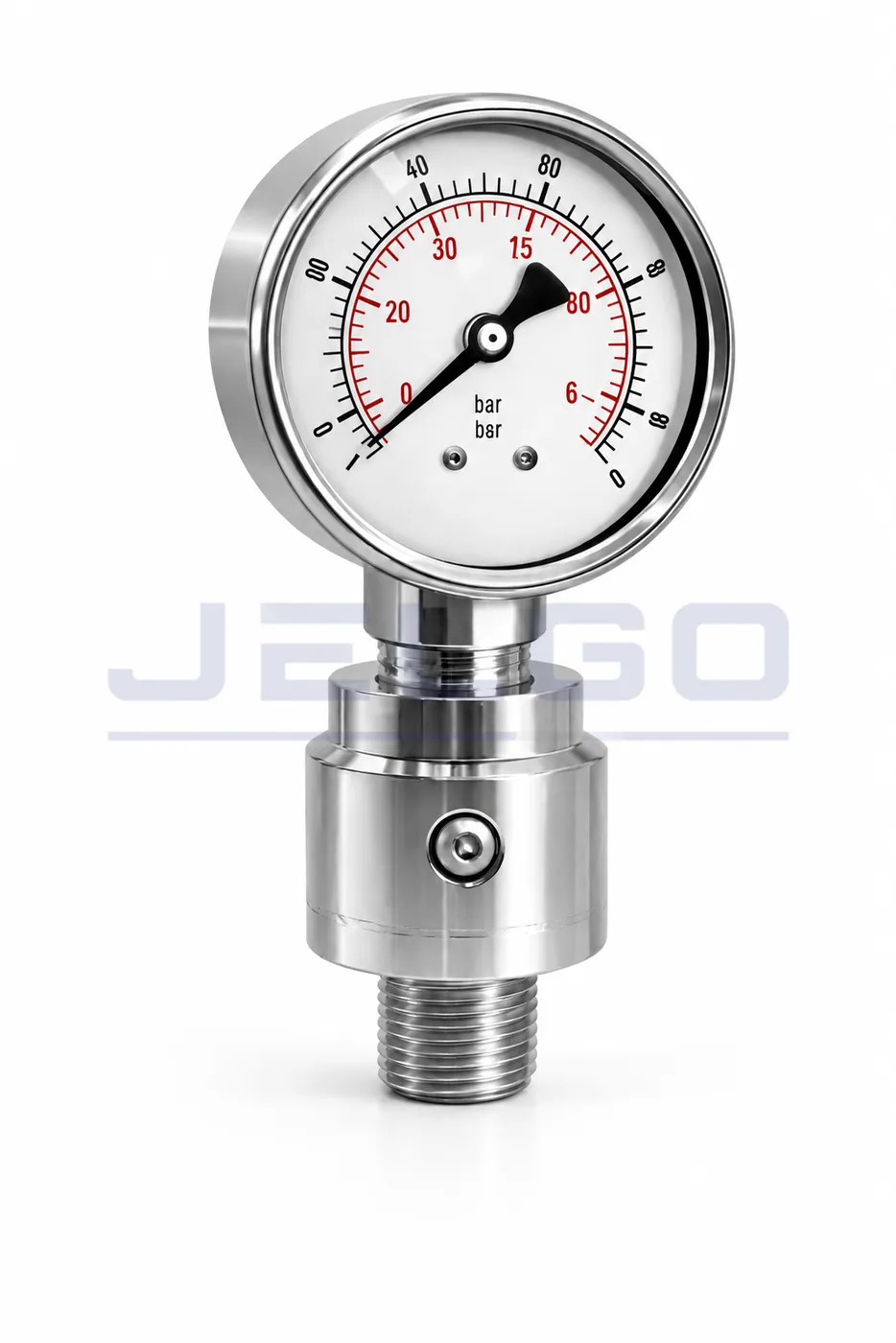

Selo Blindado 35mm
Selo blindado compacto de 35 mm — envelope reduzido com proteção mecânica da membrana.
Selo com construção blindada e diâmetro de 35 mm, o envelope mais compacto da linha industrial blindada. Protege mecanicamente a membrana sob vibração moderada, mantendo isolamento hidráulico do instrumento em painéis e equipamentos com espaço limitado.
Vantagens deste modelo
- Envelope compacto (35 mm)
- Blindagem mecânica da membrana
- Isolamento do instrumento
Especificação técnica
Materiais, dimensões e conexões abaixo referem-se a opções de fornecimento deste modelo — não configuram produtos separados no catálogo.
Materiais disponíveis
- Corpo: aço inox 304 ou 316 (típico)
- Membrana: aço inox 316L (padrão)
- Construção blindada reforçada
Dimensões
- Diâmetro do selo: 35 mm
- Altura conforme modelo e conexão
Rosca e conexões
- Roscas BSP ou NPT — 1/4″ a 1/2″ usuais
- Outras sob consulta
Quando escolher Selo Blindado 35mm
- Envelope compacto com necessidade de blindagem
- Vibração moderada em painéis ou máquinas
- Quando o diâmetro 35 mm atende o ponto de montagem
Compare com os outros modelos na página de selo de diafragma ou consulte o FAQ técnico.
