Processos indicados
- Linhas de vapor saturado e de média/alta temperatura
- Caldeiras e redes de utilidades térmicas
- Processos industriais contínuos
- Bombas, compressores e linhas com vibração
- Instalações sujeitas a movimentação ou esforço mecânico
Serpentina para Manômetro
Acessório de proteção térmica fabricado em tubo capilar conformado em espiras. Amplia a área de troca térmica com o ambiente, reduz a temperatura ao manômetro e pode receber cordoalha externa para reforço mecânico. Fabricação própria JELGO.
Instrumentação de pressão
O que é uma serpentina para manômetro?
Acessório de proteção térmica para manômetros em linhas de alta temperatura, com opção de cordoalha externa.

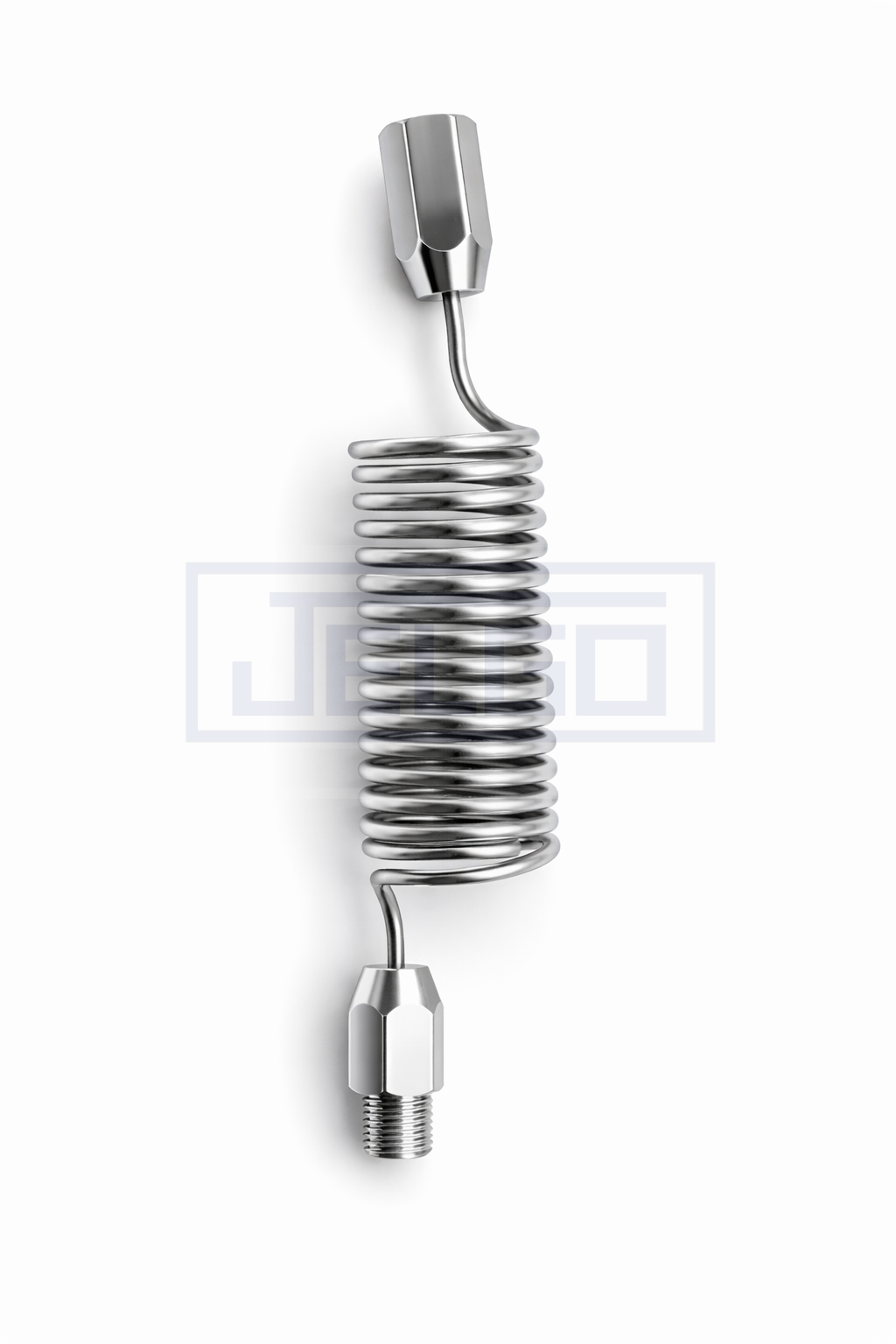

A serpentina para manômetro é um componente tubular em formato de bobina, produzido em capilar de cobre, latão ou aço inox. Montada entre o processo e o instrumento, sua geometria amplia a área de troca térmica com o ambiente, reduzindo a temperatura transmitida ao elemento sensível e estabilizando a leitura sob condições térmicas severas.
- Dissipação térmica distribuída ao longo das espiras
- Redução gradual da temperatura antes do manômetro
- Proteção mecânica adicional com cordoalha (opcional)
- Fabricação própria JELGO — materiais e dimensões sob especificação
Aplicação industrial da serpentina
A serpentina promove dissipação térmica gradual e, quando equipada com cordoalha, aumenta a resistência mecânica do conjunto — maior segurança operacional e durabilidade do manômetro.
Limitações e combinações
- Fluidos abrasivos sem proteção → associar selo de diafragma
- Ambientes altamente corrosivos → selecionar inox compatível
- Processos com sólidos em suspensão sem filtragem → avaliar isolamento adequado
Quando utilizar e quando não utilizar
Aplicações típicas
- Vapor industrial
- Linhas de alta temperatura
- Caldeiras
- Processos com vibração mecânica
- Instalações sujeitas a esforço físico
Não recomendado isoladamente para
- Aplicações sem risco térmico relevante
- Fluidos corrosivos sem proteção adicional
- Processos com sólidos sem filtragem
- Isolamento químico — use selo para manômetro
Serpentina ou tubo sifão?
Ambos protegem o manômetro da temperatura do processo, mas atuam de formas diferentes. A escolha depende do espaço disponível, da dinâmica térmica e da necessidade de reforço mecânico.
Tubo sifão
Forma uma coluna de condensado na curva do acessório (cachimbo, trombeta ou bobina). É a opção clássica em vapor, com geometrias compactas ou de maior massa térmica, e ocupa um envelope mais previsível na instalação.
- Espaço limitado e montagem tradicional em vapor
- Coluna de condensado como barreira térmica principal
- Geometrias cachimbo, trombeta ou bobina já definidas no projeto
Serpentina
Amplia o comprimento e a área de troca térmica por espiras de capilar. Dissipa calor de forma mais gradual ao longo do percurso e admite cordoalha externa — útil quando há vibração, impacto ou abrasão.
- Maior área de dissipação por espiras
- Necessidade de cordoalha (bombas, compressores, esforço mecânico)
- Capilar em cobre/latão ou inox sob especificação de espiras e comprimento
Em resumo: sifão = condensado na curva; serpentina = troca térmica nas espiras (+ cordoalha opcional). Em dúvida, informe pressão, temperatura, fluido e espaço de montagem — a JELGO indica a configuração adequada.
Como especificar serpentina para cotação
Informe pressão e temperatura máximas, tipo de fluido, material do capilar (cobre/latão ou inox), com ou sem cordoalha, tipo de rosca, espaço de montagem e, em pontos remotos, a distância a cobrir.
Materiais do capilar

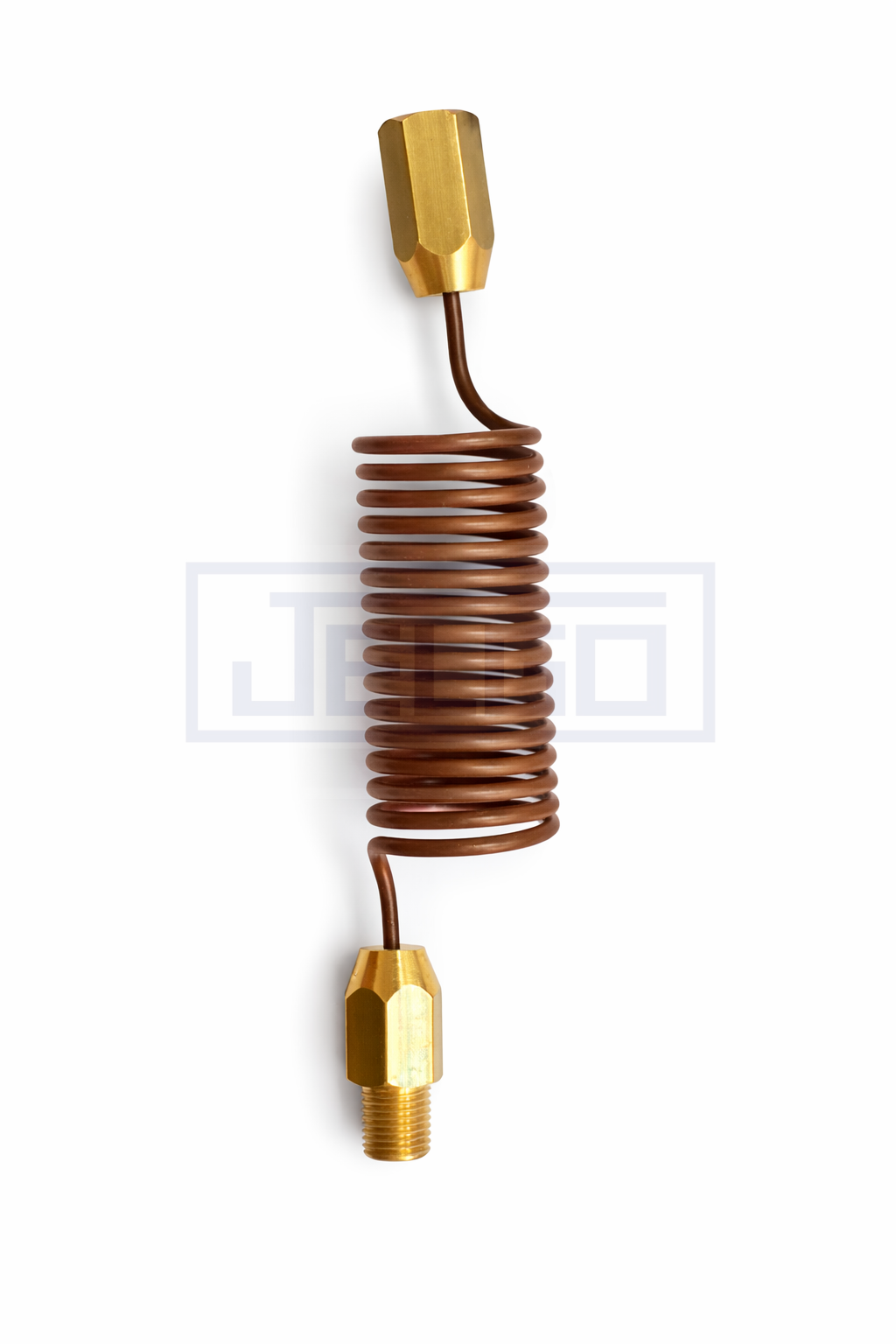

- Cobre / latão — vapor leve e médio
- Aço inox 304
- Aço inox 316
Dimensões e parede
- Ø 4 mm
- Espessura 1,0 mm
- Espiras conforme necessidade térmica ou distância em montagem remota
Rosca e conexões
- Rosca macho ou fêmea
- BSP, NPT e métrica
- Vedação conforme a instalação
Cordoalha (opcional)
- Malha flexível normalmente em inox
- Proteção contra vibração e abrasão
- Não altera o fluxo interno
Outras combinações de material, espiras, comprimento e rosca são fornecidas mediante especificação técnica ou desenho de montagem.
Documentação técnica
Datasheet em atualização. Solicite a ficha técnica por e-mail — nossa equipe envia materiais, dimensões e orientações de especificação assim que disponível.
Modelos de serpentina para manômetro
Três configurações construtivas com páginas técnicas individuais — material, cordoalha, dimensões e orientação de aplicação.
Serpentina Padrão
Capilar em espiras para dissipação térmica convencional entre processo e manômetro.
Ver especificação técnica

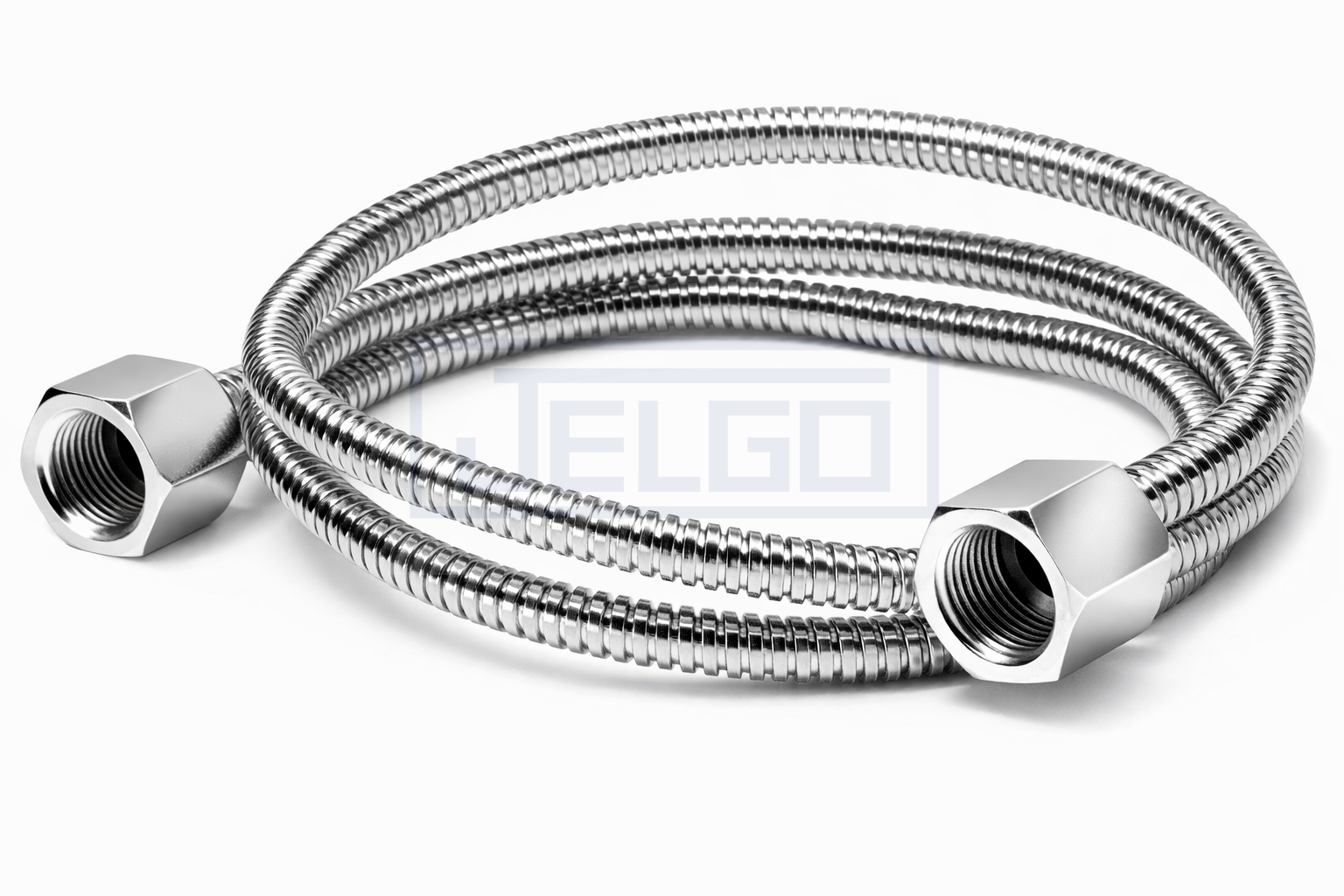

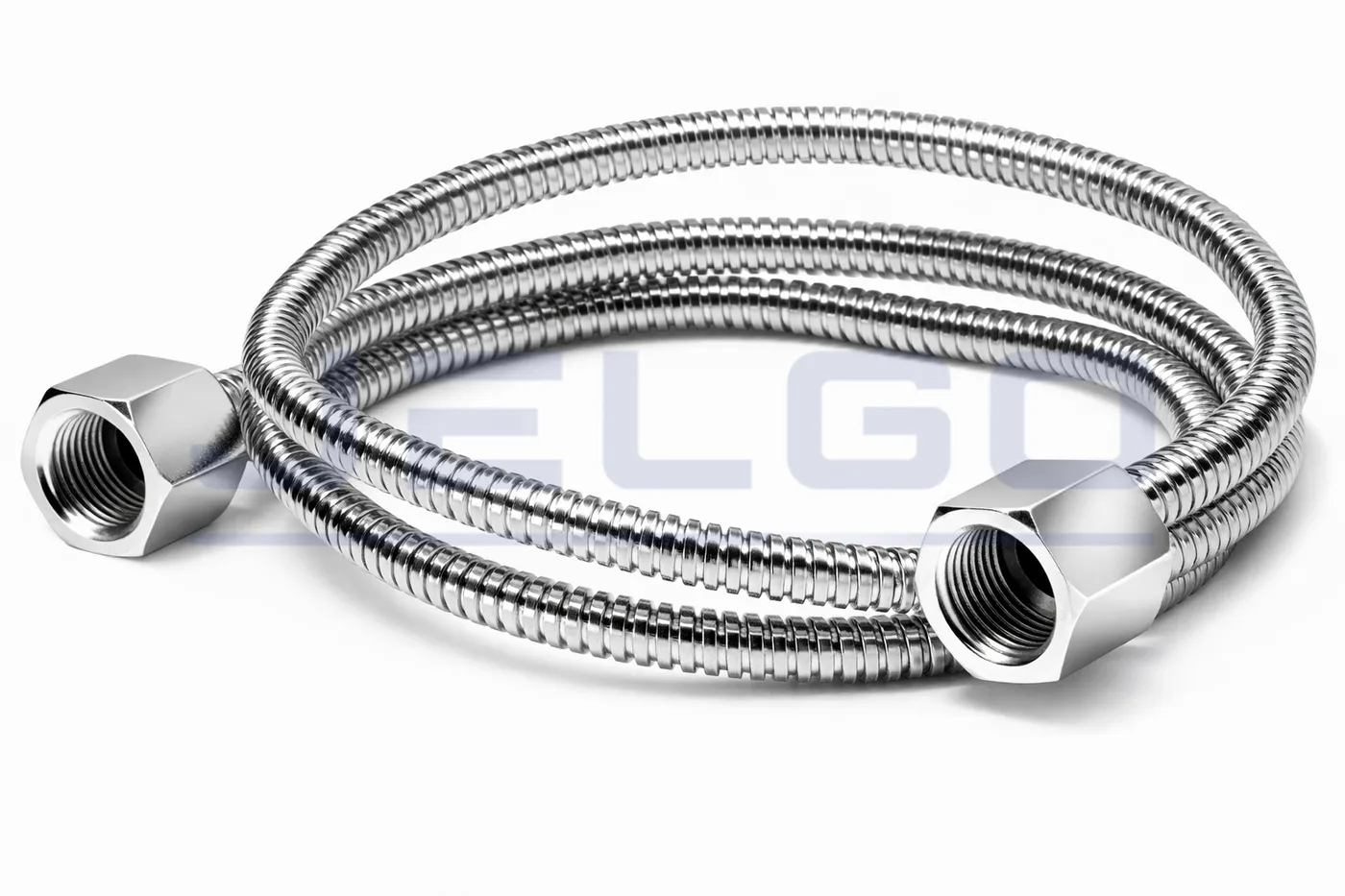

Serpentina com Cordoalha
Capilar protegido por malha flexível externa para vibração, abrasão e esforço mecânico.
Ver especificação técnica
Serpentina Industrial Reforçada
Capilar inox com cordoalha externa para aplicações severas.
Ver especificação técnicaPerguntas frequentes sobre serpentina
- A cordoalha interfere no fluxo?
- Não. A malha flexível é aplicada externamente ao capilar e não altera a passagem interna do fluido nem a geometria de dissipação térmica.
- Quando optar pela malha externa (cordoalha)?
- Em ambientes com vibração, risco de impacto, abrasão ou quando se exige maior robustez mecânica do conjunto — típico em bombas, compressores e linhas sujeitas a esforço físico.
- Cobre/latão ou aço inox?
- Cobre/latão para vapor de baixa e média pressão e aplicações industriais leves, com boa dissipação e custo reduzido. Inox para maior pressão, temperatura e ambientes agressivos, com melhor resistência mecânica.
- A serpentina substitui o selo de diafragma?
- Não. A serpentina atua na dissipação térmica e, opcionalmente, no reforço mecânico. Não isola quimicamente o processo — para fluidos corrosivos, viscosos ou com partículas, associe selo de diafragma.
- Qual a diferença entre serpentina e tubo sifão?
- O sifão forma coluna de condensado na curva; a serpentina dissipa calor nas espiras do capilar e pode ter cordoalha. Veja a comparação completa na seção “Serpentina ou tubo sifão?” nesta página.
- A serpentina afeta a precisão do manômetro?
- Quando corretamente especificada e instalada, melhora a estabilidade térmica e estrutural da leitura sem comprometer a exatidão intrínseca do instrumento.
