Tubo Sifão para Manômetro

Fabricante de tubo sifão para manômetro sob especificação — cachimbo (tipo U), trombeta e bobina. Protege o instrumento em vapor e alta temperatura com coluna de condensado. Envie material, schedule e conexão para cotação.

Instrumentação de pressão

O que é um tubo sifão para manômetro?

O tubo sifão para manômetro é o acessório de proteção térmica instalado entre o processo e o instrumento em linhas de vapor, caldeiras e alta temperatura.

Fabricado em aço carbono, aço inox ou latão, o tubo sifão para manômetro interrompe a linha direta entre o fluido quente e o elemento sensível. Na curva do sifão forma-se uma coluna de condensado que funciona como barreira térmica, limitando deriva de leitura, fadiga do instrumento e recalibrações frequentes.

A JELGO fabrica tubo sifão para manômetro sob especificação — geometrias cachimbo (tipo U), trombeta e bobina, com schedules e conexões BSP, NPT ou métricas conforme o projeto.

  • Retenção localizada de condensado na curva do tubo sifão
  • Atenuação da transferência térmica ao manômetro
  • Indicado para vapor saturado, caldeiras e redes de energia térmica
  • Fabricação própria JELGO — materiais rastreáveis e schedules conforme projeto
Solicitar datasheet Fale com um especialista Solicitar cotação

Aplicação industrial do tubo sifão para manômetro

Em caldeirarias, vapor e utilidades industriais, o tubo sifão para manômetro reduz deriva térmica e estabiliza leituras ao isolar localmente o instrumento do processo quente, minimizando ciclos térmicos, fadiga mecânica e recalibrações frequentes.

Processos indicados

  • Pontos de medição expostos a vapor direto
  • Saídas de caldeiras e distribuidores de vapor
  • Sistemas com condensação contínua e ciclos térmicos
  • Linhas com temperatura acima da faixa do manômetro
  • Redes de energia térmica e utilidades industriais

Limitações e combinações

  • Fluidos abrasivos ou com partículas → associar selo de diafragma
  • Ambientes altamente corrosivos → selecionar inox 316 ou material compatível
  • Processos com fases sólidas sem filtragem → avaliar selo ou isolamento adequado

Como funciona o tubo sifão para manômetro

O líquido fica retido nas curvas do tubo sifão, criando uma zona fria entre o processo e o manômetro. É essa porção de condensado que entra em contato com o sensor — e não o vapor ou o fluido quente direto.

Função principal

  • Proteção térmica do manômetro em vapor e alta temperatura
  • Redução de picos rápidos de pressão e vibração transmitida
  • Instalação entre o ponto de processo e o instrumento de pressão
  • Uso isolado ou combinado com válvula agulha e outros acessórios

Boas práticas de instalação

  • Em vapor, preencher o tubo sifão com condensado ou água antes de pressurizar
  • Cachimbo (tipo U): tomadas de pressão horizontais / espaço reduzido
  • Trombeta e bobina: tomadas verticais e maior dissipação térmica
  • Selecionar material e schedule conforme pressão, temperatura e fluido

Tipos de tubo sifão para manômetro

A escolha da geometria define o espaço de montagem e a capacidade de dissipação térmica. A JELGO produz três tipos principais de tubo sifão para manômetro.

Cachimbo (tipo U) e trombeta

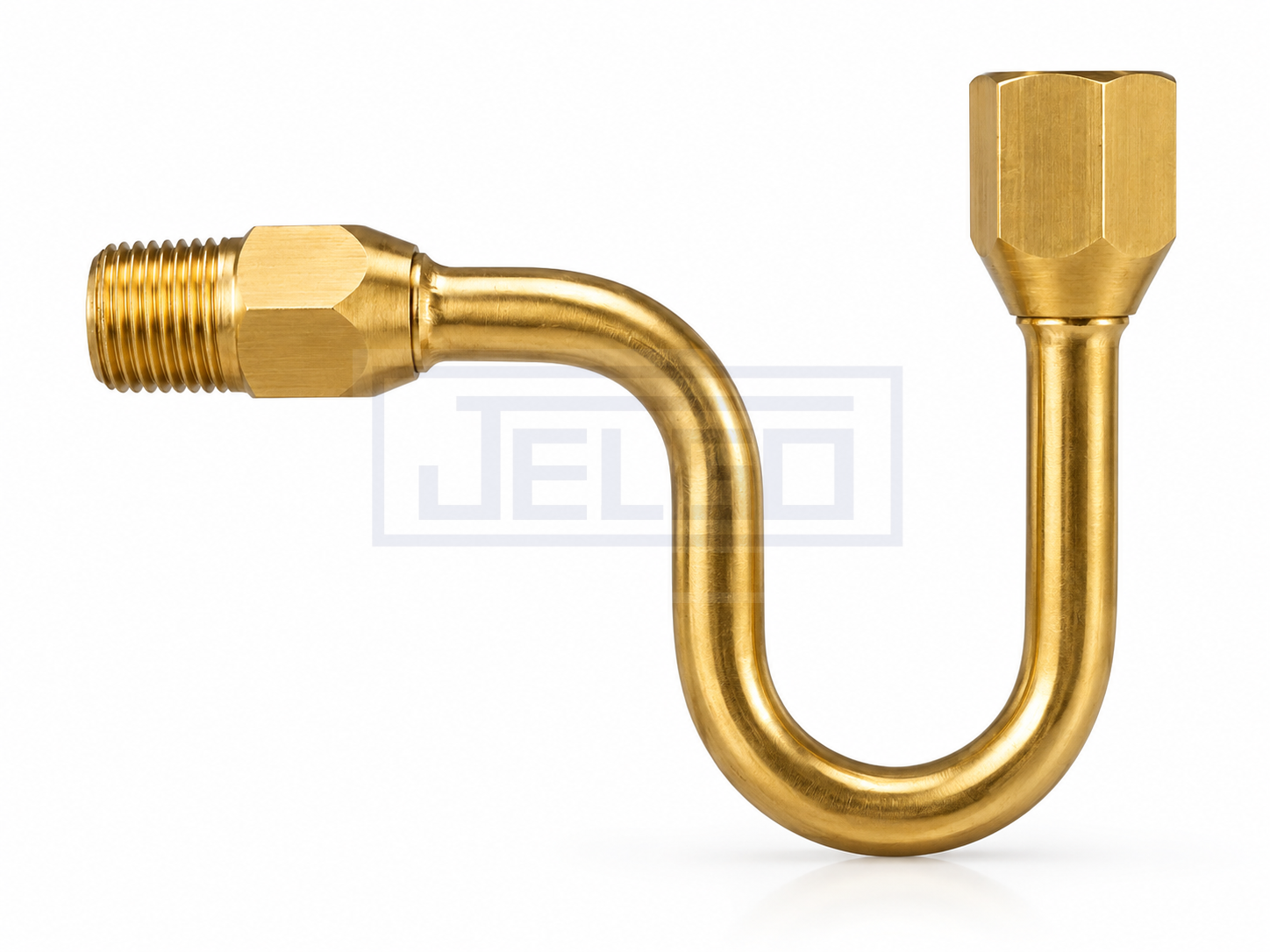

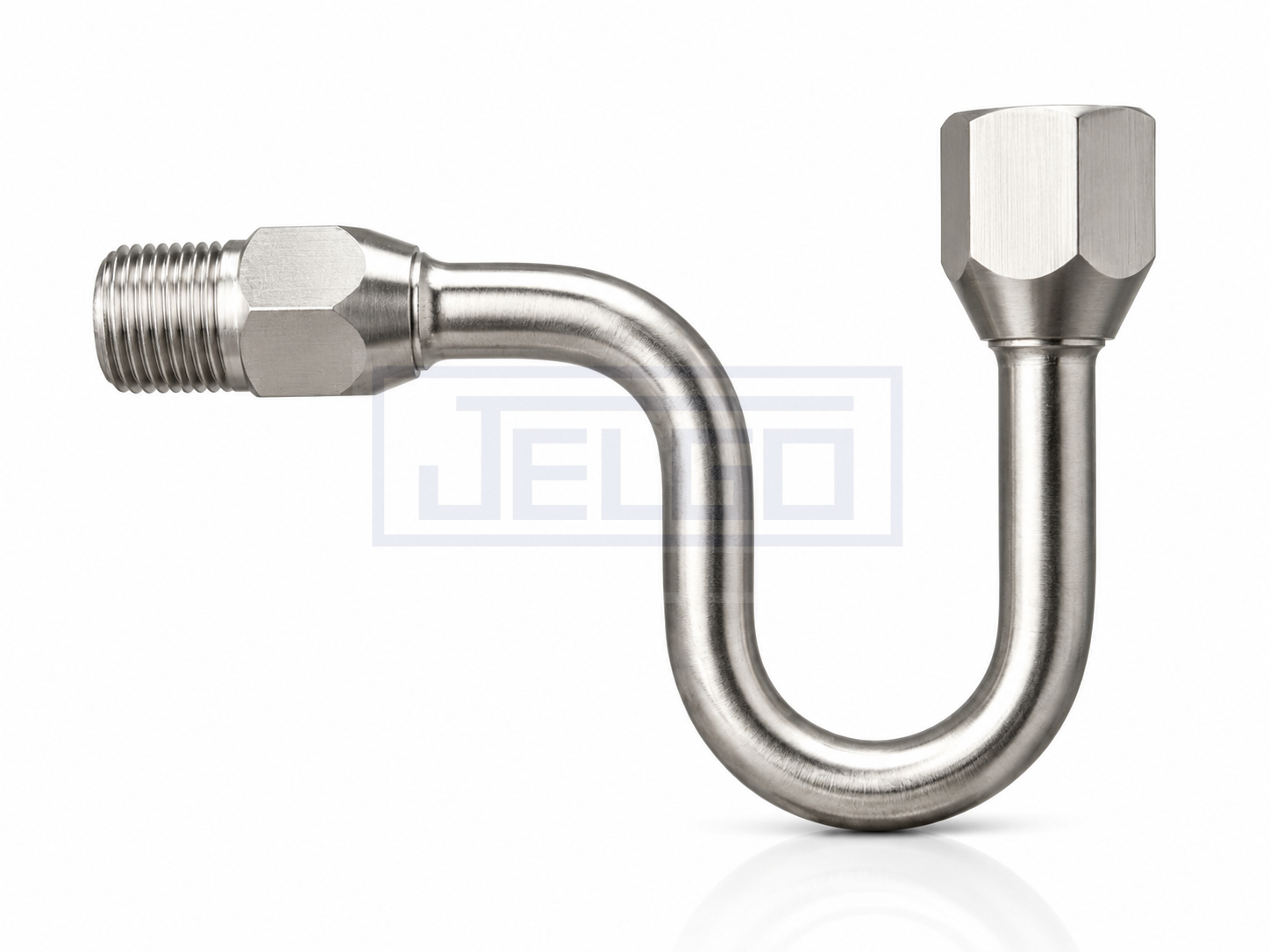

  • Cachimbo / tipo U: compacto, baixa perda de carga — ideal quando o espaço entre processo e manômetro é limitado

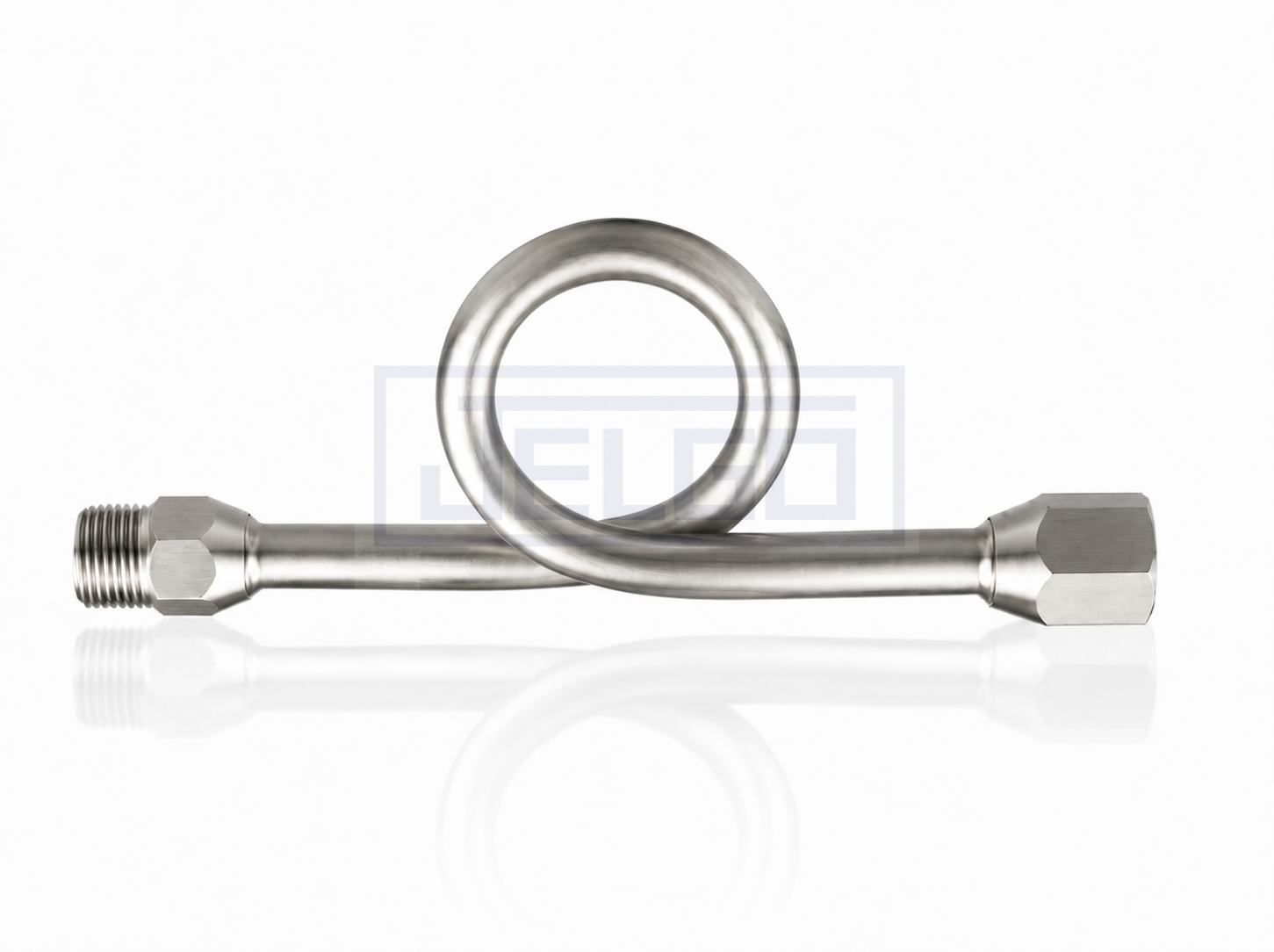

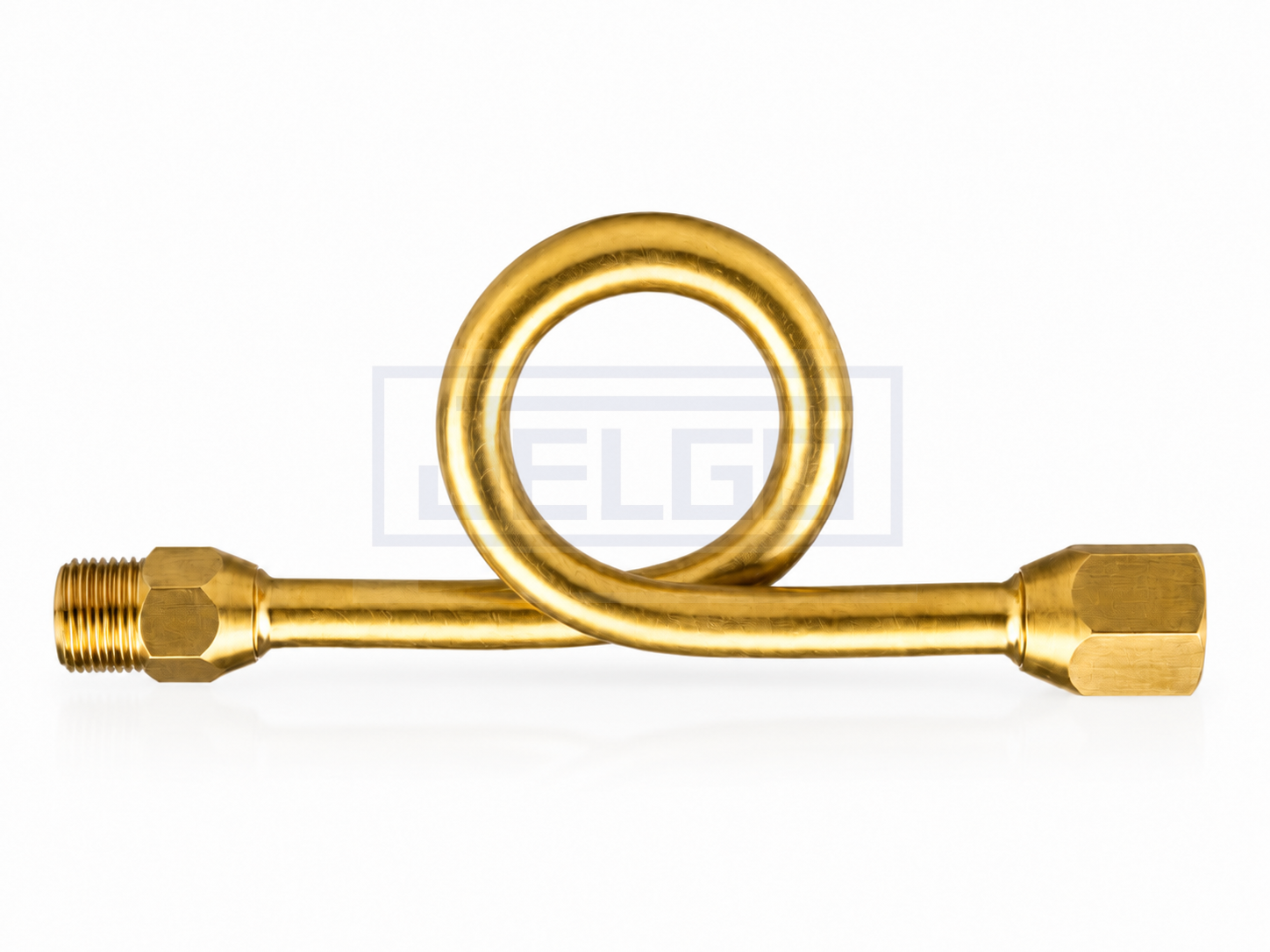

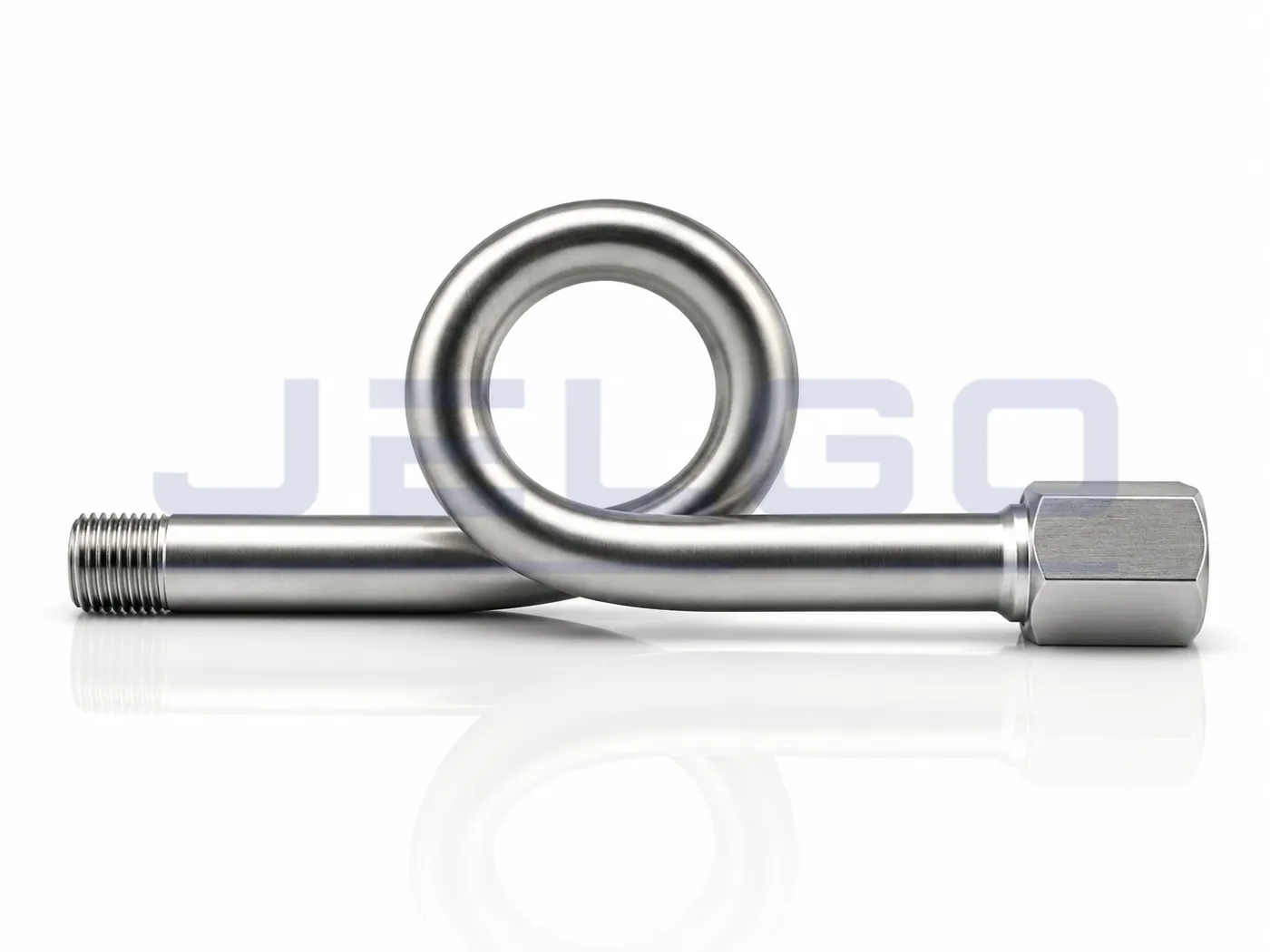

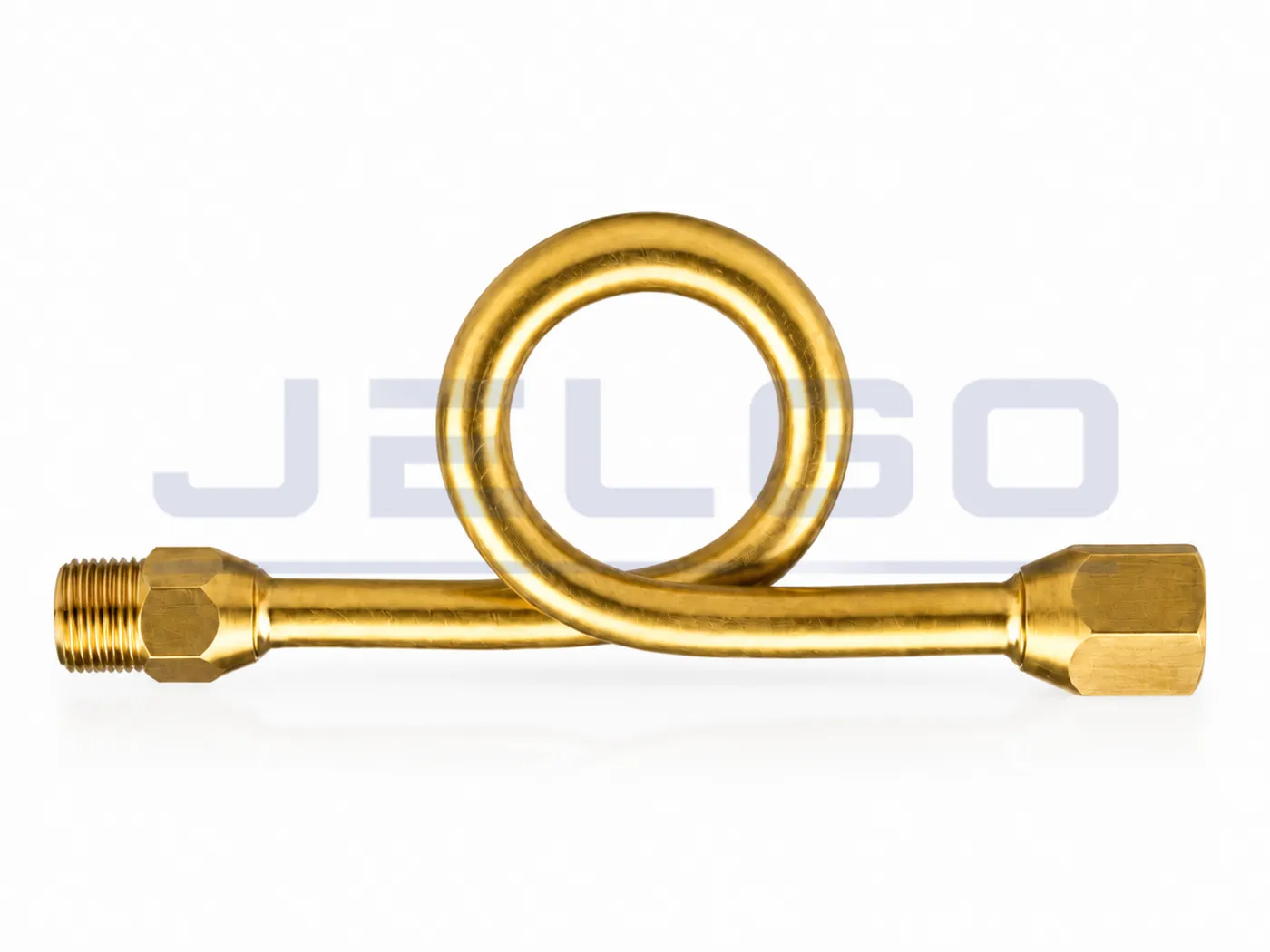

  • Trombeta: maior área superficial para troca de calor — indicado em vapor contínuo e alta temperatura

Bobina e sob medida

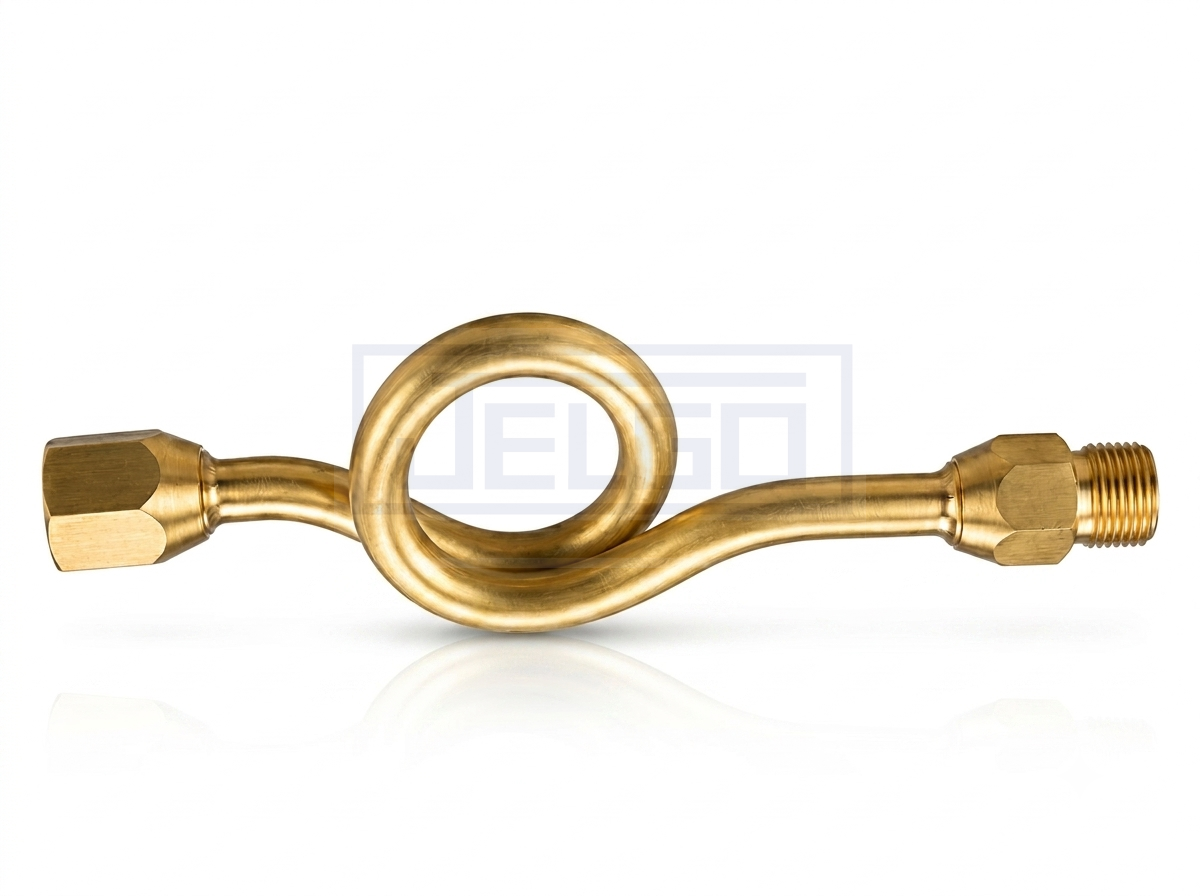

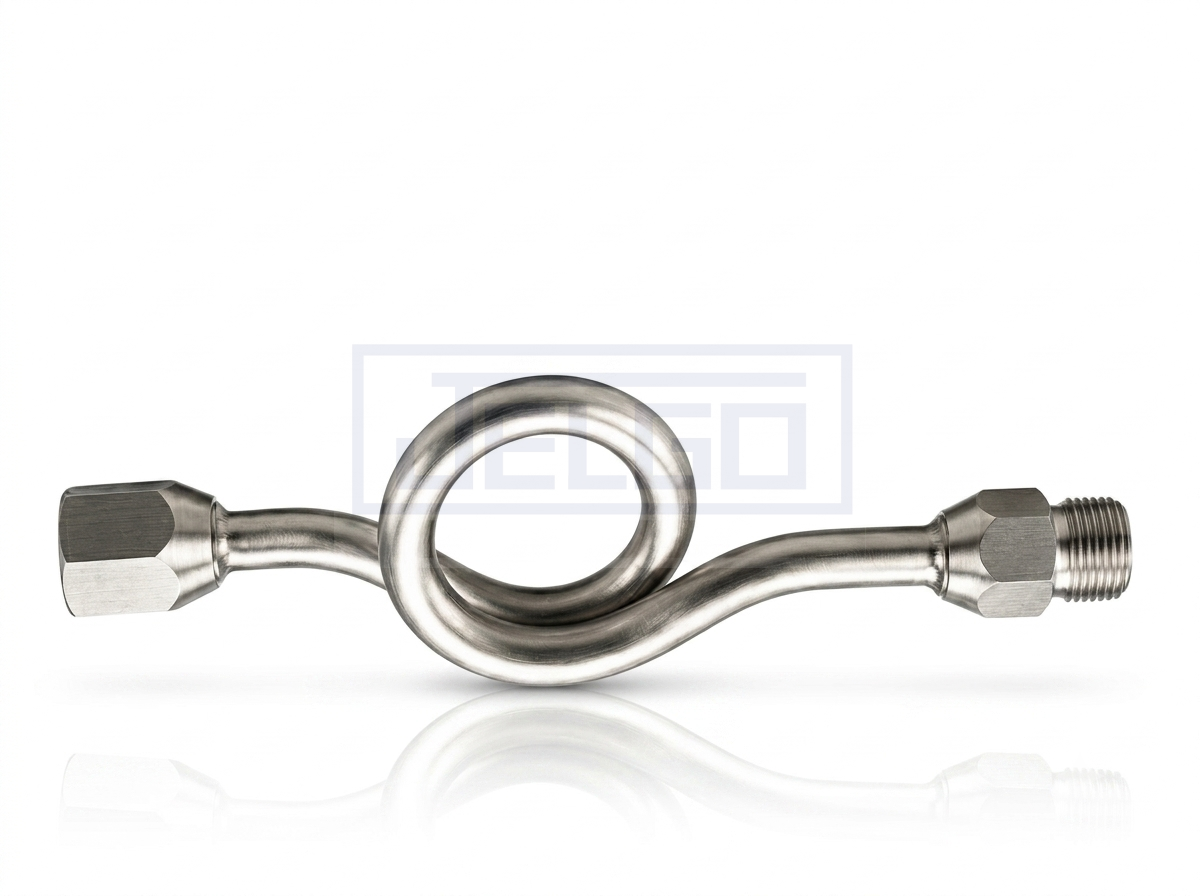

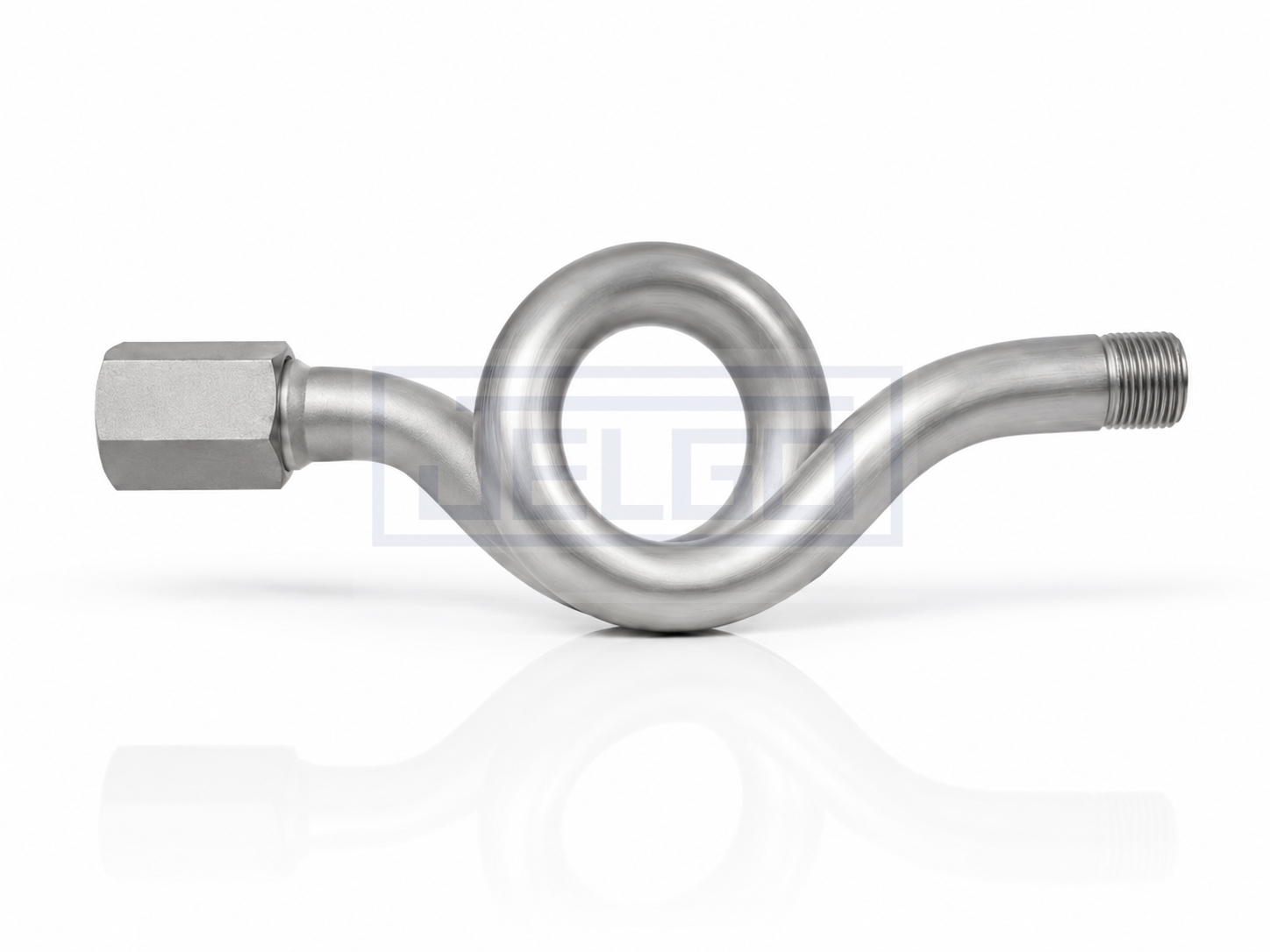

  • Bobina: maior massa térmica interna para atenuar variações de temperatura por mais tempo
  • Sob especificação: materiais, schedules Sch 40/80/160, roscas BSP/NPT/métricas e diâmetros especiais conforme desenho

Quando utilizar e quando não utilizar

Aplicações típicas

  • Vapor saturado e sobreaquecido
  • Linhas de alta temperatura
  • Caldeiras e vasos de pressão
  • Redes de energia térmica
  • Processos industriais contínuos

Não recomendado isoladamente para

  • Proteção química direta — use selo para manômetro
  • Fluidos abrasivos sem diafragma de isolamento
  • Choque térmico severo sem análise técnica prévia
  • Fluidos que cristalizam ou solidificam na linha de impulso

Como especificar um tubo sifão para manômetro

Para cotar tubo sifão para manômetro, informe pressão e temperatura máximas, fluido (agressividade e sólidos), tipo de conexão (BSP, NPT ou métrica), diâmetro nominal, espaço de montagem e compatibilidade com o instrumento de medição.

Materiais disponíveis

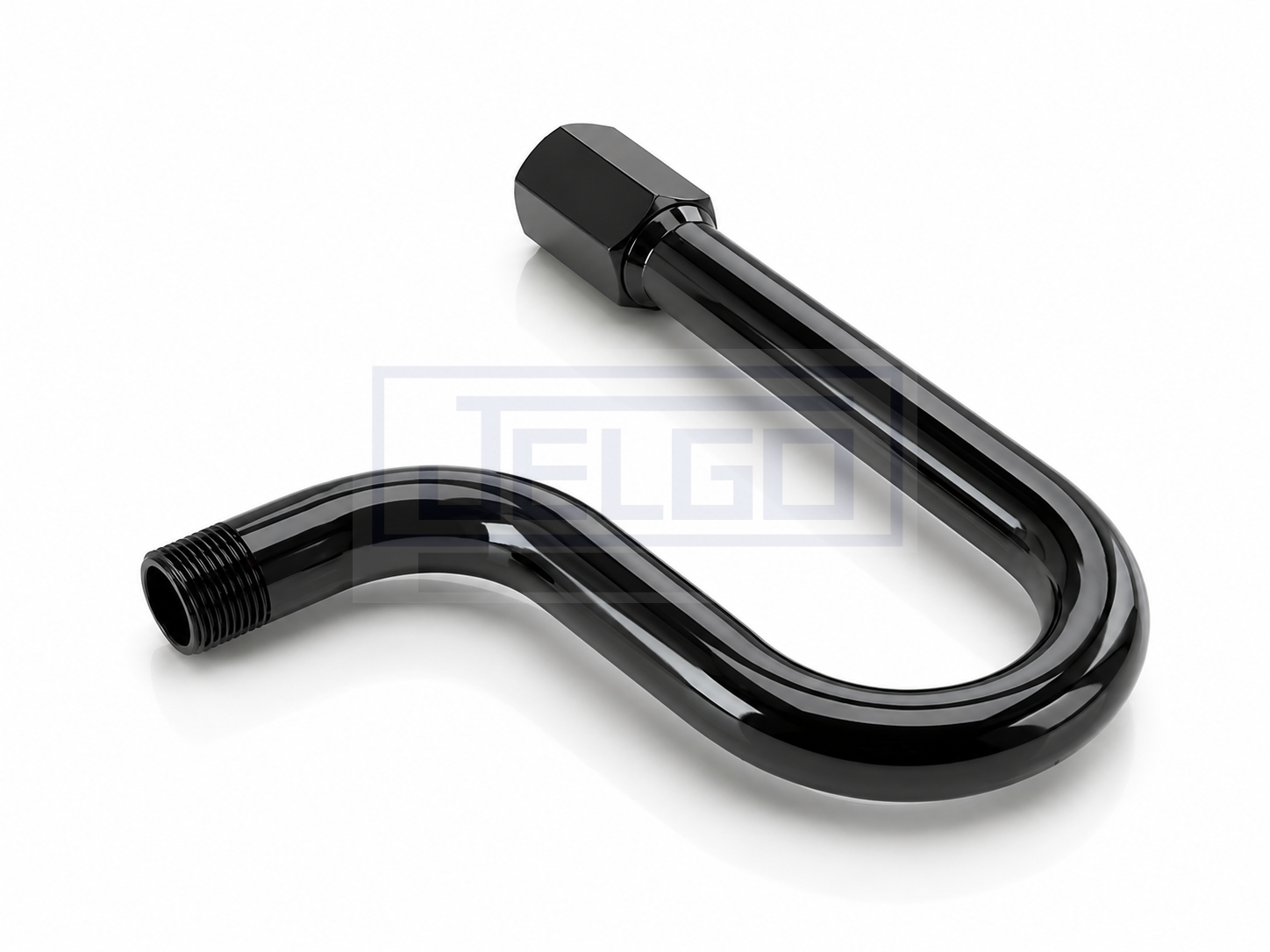

  • Aço carbono
  • Aço inox 304
  • Aço inox 316
  • Latão

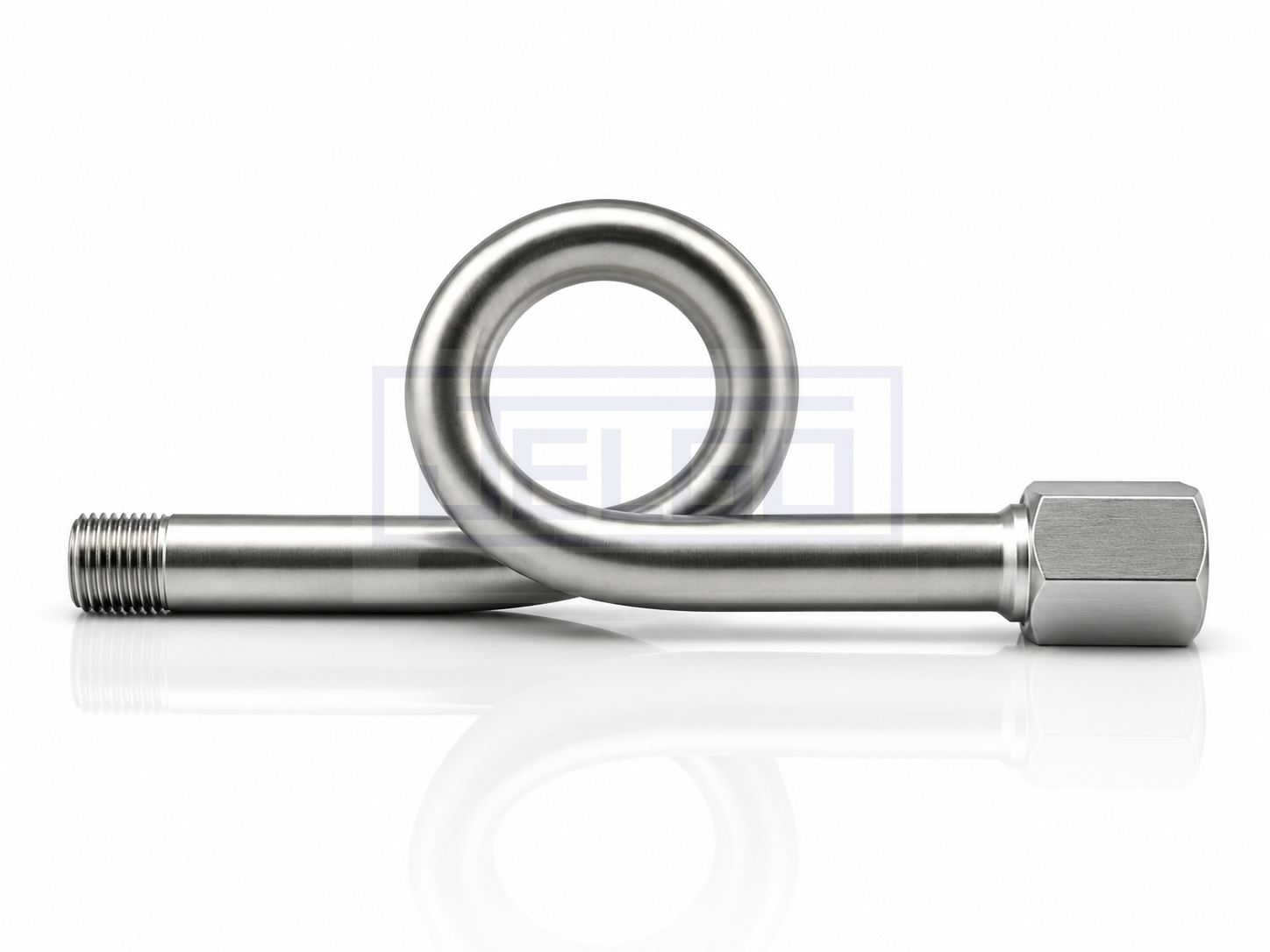

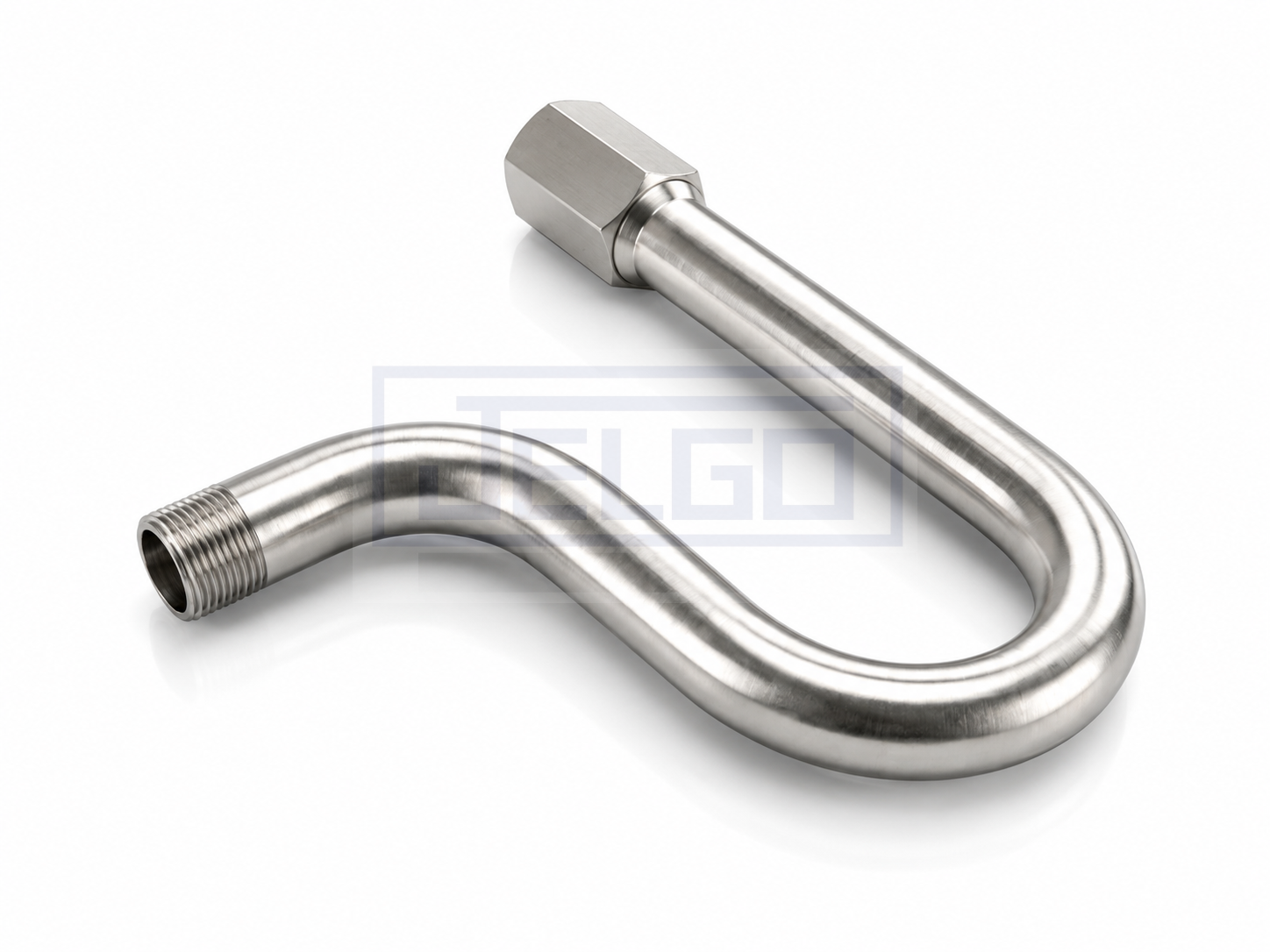

Schedule / tubo mecânico

  • Sch 40, Sch 80 e Sch 160
  • Espessura conforme pressão de projeto e temperatura
  • Confirmação técnica JELGO para condições críticas

Rosca e conexões

  • Roscas BSP, NPT e métricas
  • Diâmetros usuais: 1/4", 3/8", 1/2", 3/4" e 1"
  • Roscas e dimensões especiais sob encomenda

Geometrias construtivas

  • Cachimbo (tipo U): compacto, pouco espaço
  • Trombeta: maior dissipação térmica
  • Bobina: maior massa térmica interna

Outras combinações de material, schedule e rosca são fornecidas mediante especificação técnica ou desenho de montagem.

Documentação técnica

Datasheet em atualização. Solicite a ficha técnica por e-mail — nossa equipe envia geometrias, materiais, schedules e orientações de especificação assim que disponível.

Solicitar datasheet

Modelos de tubo sifão para manômetro

Três geometrias construtivas com páginas técnicas individuais — materiais, schedules, conexões e orientação de aplicação.

Tipo Quando usar
Cachimbo (tipo U) Instalações compactas / espaço limitado entre processo e manômetro
Trombeta Maior dissipação térmica em vapor contínuo
Bobina Maior massa térmica — atenuar variações por períodos mais longos

Perguntas frequentes sobre tubo sifão para manômetro

O que é um tubo sifão para manômetro?
O tubo sifão para manômetro é um acessório tubular instalado entre o processo e o instrumento. Nas curvas do sifão forma-se uma coluna de condensado que cria uma zona fria, protegendo o manômetro contra vapor e alta temperatura.
Como o tubo sifão para manômetro protege o instrumento?
O tubo sifão forma um tampão de condensado na curva do acessório, interrompendo o contato direto do vapor ou fluido quente com o elemento sensível do manômetro e reduzindo a transferência de calor ao instrumento.
Quando usar selo de diafragma em vez de tubo sifão para manômetro?
Use selo de diafragma (selo para manômetro) quando o fluido for corrosivo, viscoso, abrasivo ou contiver partículas sólidas. O tubo sifão protege contra calor, mas não isola quimicamente o processo do instrumento.
Como escolher entre cachimbo, trombeta e bobina no tubo sifão?
O cachimbo (tipo U) é indicado para instalações compactas; a trombeta oferece maior área de dissipação térmica em vapor contínuo; a bobina aumenta a massa térmica interna para atenuar variações de temperatura por períodos mais longos.
Quais materiais a JELGO fabrica no tubo sifão para manômetro?
Defina o material conforme compatibilidade química com o fluido, temperatura de operação e resistência mecânica exigida. Opções usuais JELGO: aço carbono, aço inox 304, aço inox 316 e latão, com schedules Sch 40, Sch 80 e Sch 160.
Precisa encher o tubo sifão com água ou condensado antes de usar?
Em linhas de vapor, é prática recomendada preencher o tubo sifão para manômetro com condensado ou água antes de pressurizar o sistema, garantindo a barreira líquida entre o processo quente e o manômetro desde a partida.
Qual a diferença entre tubo sifão e serpentina para manômetro?
Ambos atenuam efeitos térmicos, mas com geometrias distintas. O tubo sifão forma coluna de condensado na curva; a serpentina aumenta o comprimento e a massa do fluido retido. A escolha depende do espaço disponível e da dinâmica térmica do ponto.
A JELGO fabrica tubo sifão para manômetro sob medida?
Sim. A JELGO fabrica tubos sifão sob encomenda com roscas BSP, NPT, métricas ou combinações especiais, além de diâmetros fora da faixa usual — informe o padrão de conexão e o desenho de montagem.
O tubo sifão para manômetro altera a precisão da leitura?
Quando corretamente especificado, instalado e preenchido, o sifão melhora a estabilidade térmica da leitura sem alterar a exatidão intrínseca do instrumento. Perdas de carga são mínimas nas geometrias usuais.

Suporte técnico JELGO

Auxiliamos na seleção conforme fluido, temperatura, pressão e norma de conexão da sua aplicação.

Solicitar datasheet Fale com um especialista Solicitar cotação
