Tubo Sifão Tipo Trombeta
Geometria com maior área de superfície exposta, favorecendo troca convectiva e resfriamento.
Ver especificação técnicaTubo Sifão para Manômetro
Tubo Sifão Tipo U (Cachimbo)
Configuração compacta que minimiza perda de carga e ocupa pouco espaço de montagem.
Geometria em U compacta que forma coluna de condensado entre o processo e o manômetro, reduzindo transferência térmica ao instrumento com ocupação mínima de espaço na instalação.
Vantagens deste modelo
- Menor ocupação de espaço entre processo e instrumento
- Perda de carga reduzida em relação a geometrias alongadas
- Montagem rápida em pontos padrão de medição
- Ampla disponibilidade de materiais e schedules JELGO
Especificação técnica
Materiais, dimensões e conexões abaixo referem-se a opções de fornecimento deste modelo — não configuram produtos separados no catálogo.
Materiais disponíveis

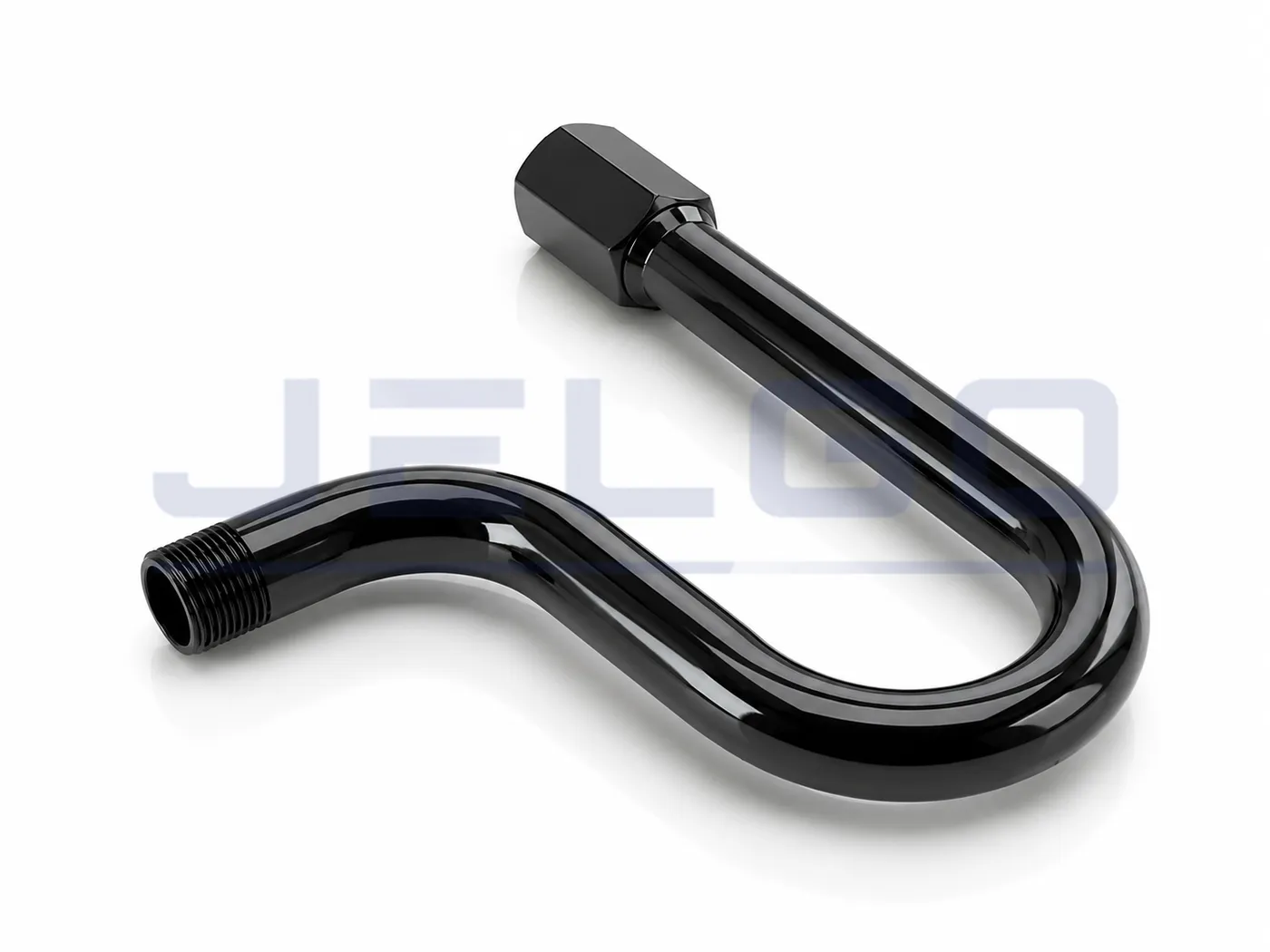

- Aço carbono

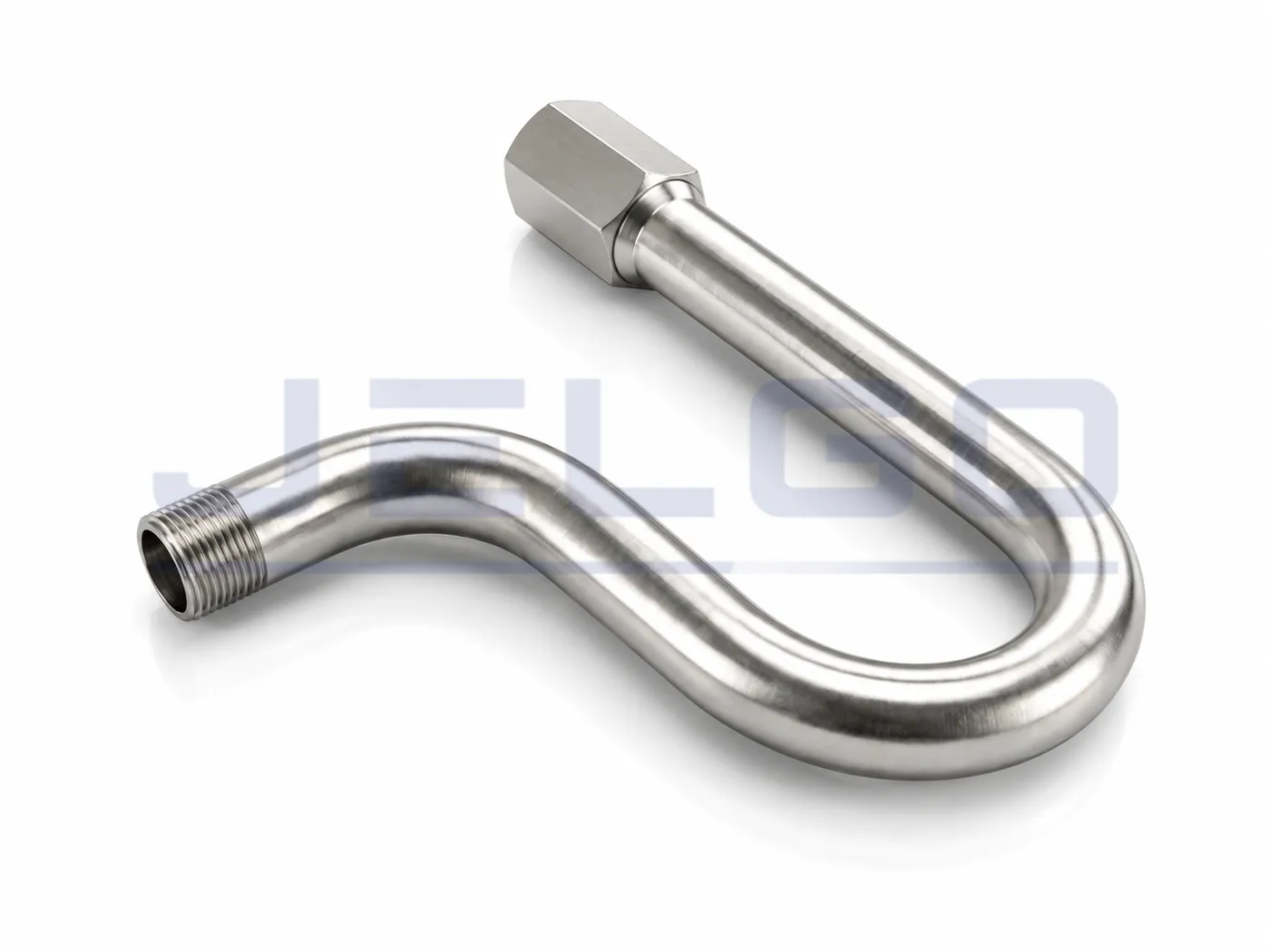

- Aço inox 304
- Aço inox 316

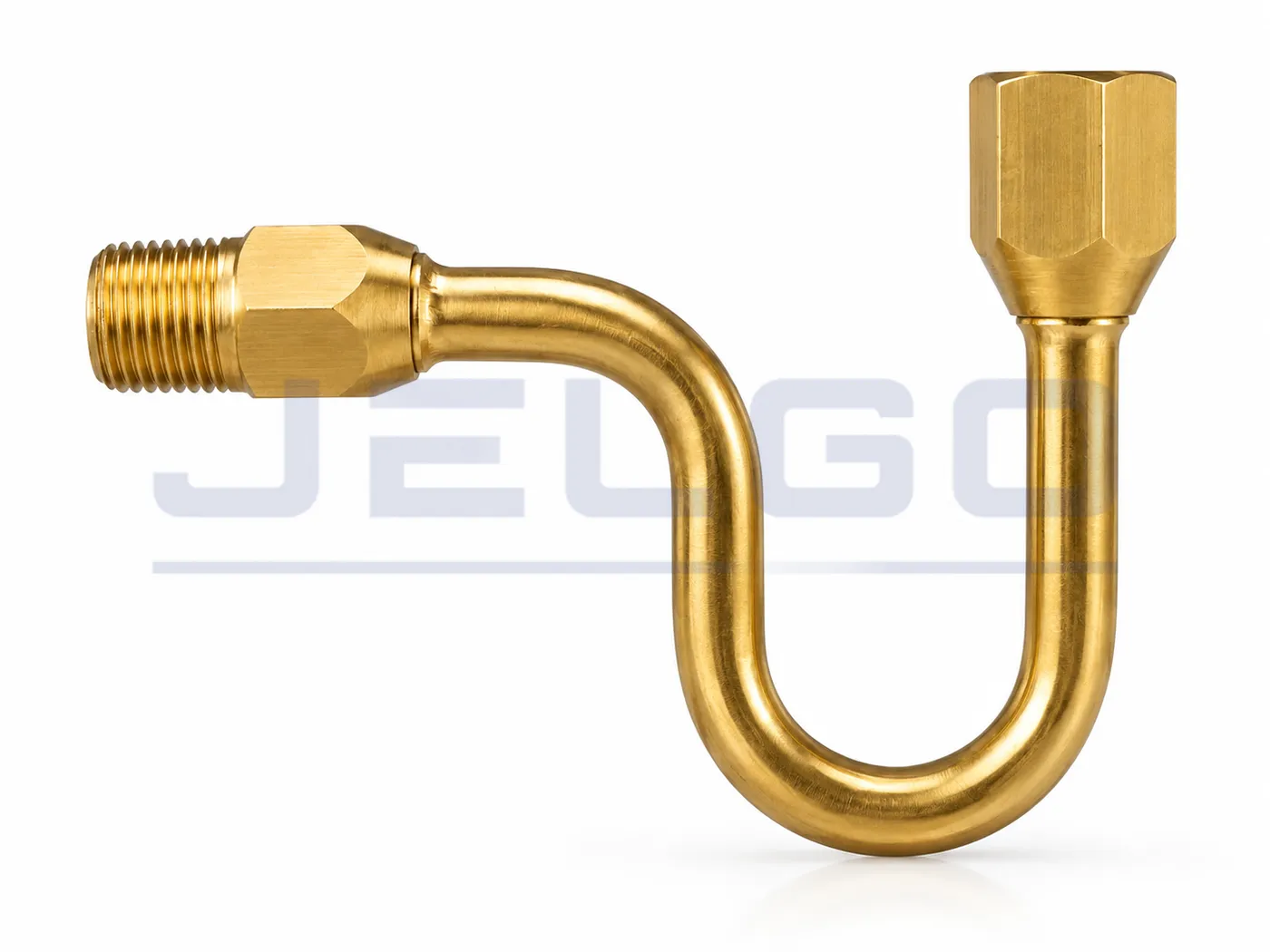

- Latão
Dimensões
- Sch 40
- Sch 80
- Sch 160 — conforme pressão e temperatura de projeto
Rosca e conexões
- Roscas BSP
- Roscas NPT
- Roscas métricas
- Diâmetros usuais: 1/4", 3/8", 1/2", 3/4", 1"
Quando escolher Tubo Sifão Tipo U (Cachimbo)
- Instalações com espaço reduzido entre processo e manômetro
- Pontos onde a perda de carga deve ser minimizada
- Aplicações padrão em vapor e alta temperatura sem exigência de massa térmica extra
- Montagens simples em caldeiras, vasos de pressão e linhas de utilidades
Compare com os outros modelos na página de tubo sifão para manômetro ou consulte o FAQ técnico.
