Processos indicados
- Linhas de vapor e saídas de caldeiras
- Sistemas térmicos industriais
- Redes de utilidades térmicas
- Processos com temperatura acima do limite do instrumento

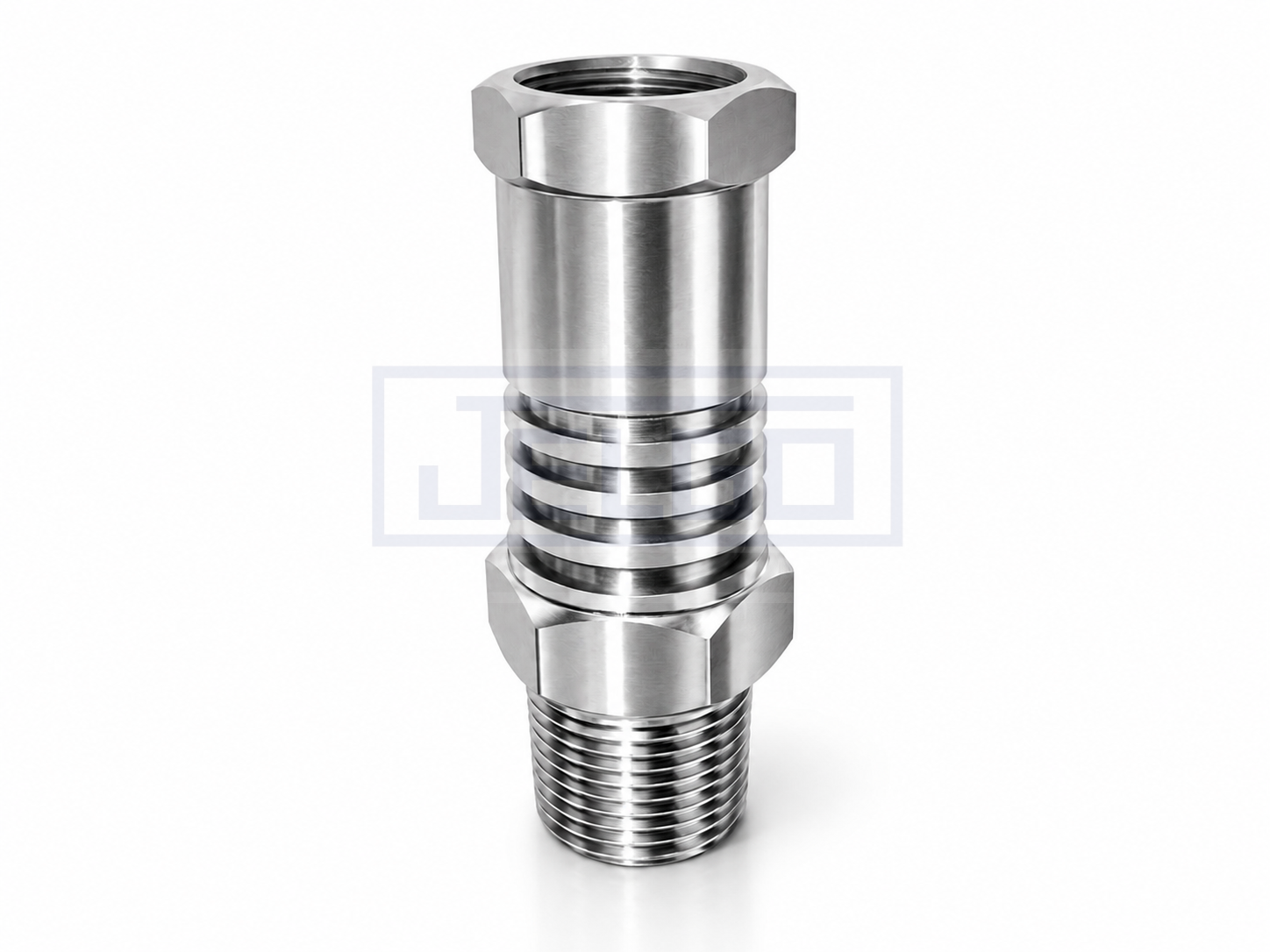

Elemento de Resfriamento
Componente metálico instalado entre a linha de processo e o manômetro para reduzir a temperatura transmitida ao instrumento por dissipação com o ambiente. Modelo compacto — fabricação própria JELGO.
Instrumentação de pressão
O que é um elemento de resfriamento?
Barreira térmica entre o processo e o manômetro — reduz a temperatura transmitida ao instrumento por dissipação com o ambiente.
O elemento de resfriamento é um componente metálico instalado entre a linha de processo e o instrumento, com geometria que favorece a troca térmica. Diminui a temperatura no ponto de medição, protegendo o mecanismo interno contra exposição direta a altas temperaturas e estabilizando a leitura.
- Dissipação térmica intermediária antes do manômetro
- Proteção do elemento sensível em vapor e alta temperatura
- Modelos compacto para montagem com envelope reduzido
- Fabricação própria JELGO — materiais e conexões sob especificação
Aplicação industrial do elemento de resfriamento
Indicado quando a temperatura do processo supera a faixa admissível do manômetro e é necessário reduzir a transferência térmica antes do instrumento.
Limitações e combinações
- Fluidos abrasivos → associar selo de diafragma
- Ambientes corrosivos → selecionar inox compatível
- Processos com sólidos sem filtragem → avaliar proteção adequada
- Pode ser combinado com sifão ou serpentina conforme a instalação
Quando utilizar e quando não utilizar
Aplicações típicas
- Vapor saturado
- Linhas de alta temperatura
- Caldeiras
- Processos industriais contínuos
Não recomendado isoladamente para
- Processos de baixa temperatura
- Quando a temperatura já está na faixa do instrumento
- Fluidos corrosivos sem proteção química adicional
- Isolamento químico — use selo para manômetro
Elemento, sifão ou serpentina?
Os três protegem o manômetro da temperatura do processo, com princípios diferentes. A escolha depende do espaço, da severidade térmica e da dinâmica da instalação.
Elemento de resfriamento
Dissipação térmica pela geometria metálica — modelo compacto disponível.
- Barreira intermediária na tomada de pressão
- Pode combinar com sifão ou serpentina
- Comprimento conforme a severidade e o espaço
Tubo sifão
Coluna de condensado na curva do acessório (cachimbo, trombeta ou bobina).
- Opção clássica em vapor
- Envelope de montagem previsível
- Ver linha tubo sifão
Serpentina
Troca térmica por espiras de capilar, com opção de cordoalha.
- Maior área de dissipação por espiras
- Útil em montagem remota ou vibração
- Ver linha serpentina
Em dúvida, informe temperatura, pressão, fluido e espaço de montagem — a JELGO indica a configuração adequada.
Como especificar elemento de resfriamento para cotação
Informe temperatura e pressão máximas, tipo de fluido, material desejado, tipo de rosca, diâmetro nominal e espaço disponível para instalação.
Materiais
- Aço inox 304
- Aço inox 316
- Aço carbono
Dimensões
- 1/4″
- 3/8″
- 1/2″
- 3/4″
- Comprimento conforme aplicação
Rosca e conexões
- Rosca macho ou fêmea
- BSP, NPT e métrica
- Vedação conforme a instalação
Geometria
- Compacto — dissipação moderada
- Comprimento conforme aplicação
- Outras geometrias sob consulta
Comprimento e geometria variam conforme a severidade térmica e o espaço disponível. Fornecimento sob especificação técnica ou desenho.
Documentação técnica
Datasheet em atualização. Solicite a ficha técnica por e-mail — nossa equipe envia materiais, dimensões e orientações de especificação assim que disponível.
Modelo de elemento de resfriamento
Configuração compacta com página técnica — geometria, materiais e orientação de aplicação. Outros modelos serão publicados conforme disponibilidade.
Perguntas frequentes sobre elemento de resfriamento
- Qual a diferença entre elemento de resfriamento e tubo sifão?
- O sifão forma coluna de condensado como barreira térmica; o elemento de resfriamento dissipa calor ao longo da geometria metálica. Veja a seção “Elemento, sifão ou serpentina?” nesta página.
- Substitui a serpentina?
- Depende da severidade térmica e do espaço disponível. Para maior área de troca por espiras de capilar, a serpentina pode ser mais eficaz; o elemento compacto é uma barreira intermediária quando o envelope de montagem é limitado.
- Protege contra fluido corrosivo?
- Não. Atua na redução térmica. Para isolamento químico, associe selo de diafragma.
- Afeta a precisão do manômetro?
- Quando corretamente especificado e instalado, melhora a estabilidade térmica da leitura sem alterar a exatidão intrínseca do instrumento.
- Pode ser usado com vapor superaquecido?
- Sim, desde que material, pressão e geometria sejam especificados conforme a temperatura e a classe de pressão do processo.
- Pode ser combinado com sifão ou serpentina?
- Sim. Dependendo da instalação, o elemento pode ser aplicado junto com sifão, serpentina ou diretamente na tomada de pressão — a JELGO orienta a combinação adequada.
Suporte técnico JELGO
Auxiliamos na seleção conforme fluido, temperatura, pressão e norma de conexão da sua aplicação.
