Selos de Diafragma

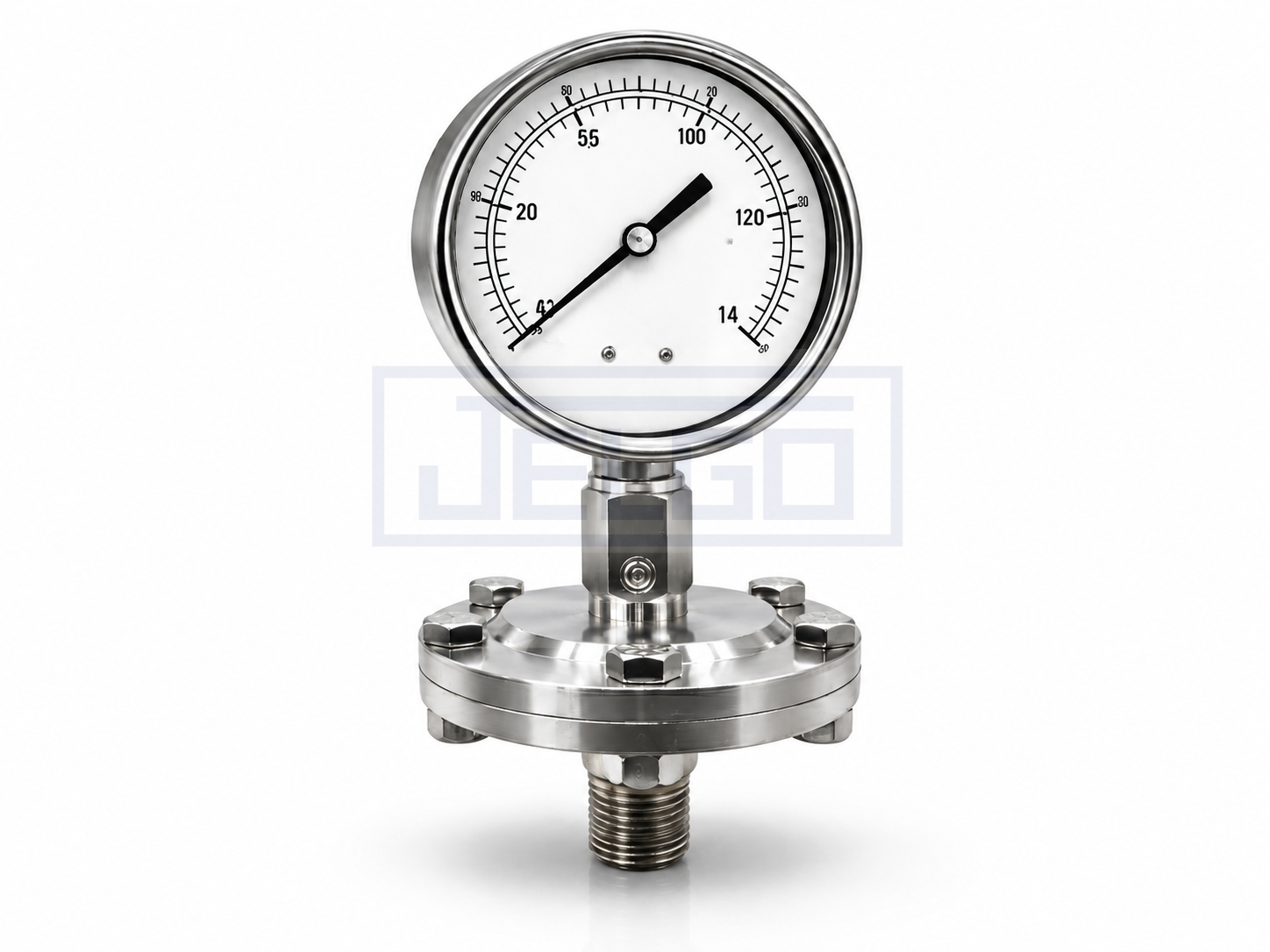

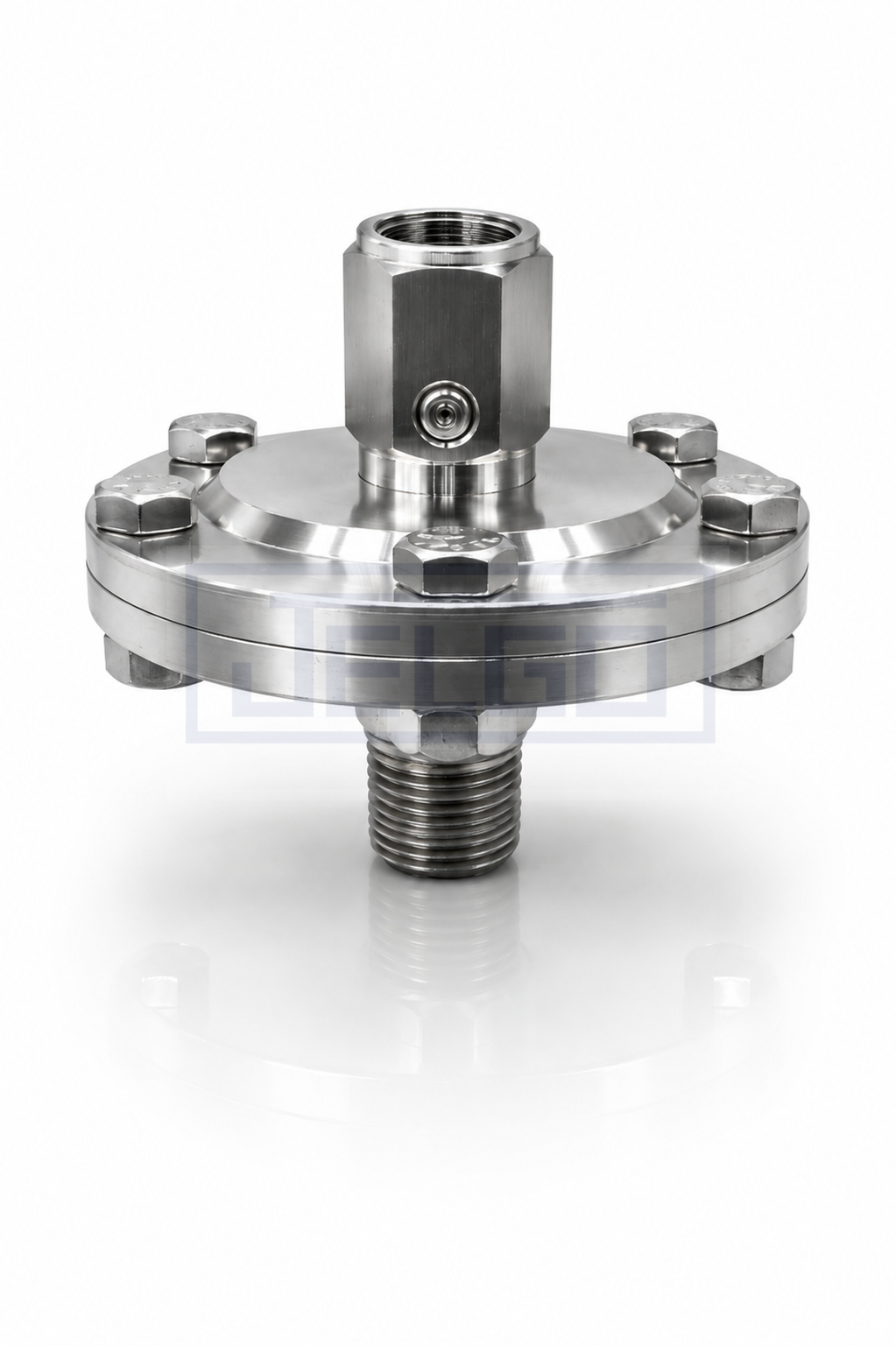

Selo Rosqueado 100mm (4″)

Isolamento do instrumento em linhas de pressão com conexão roscada e diâmetro nominal de 4″ (100 mm).

Dispositivo de isolamento com diâmetro nominal de 4″ (100 mm), composto por corpo metálico, membrana de separação e fluido de enchimento interno. A pressão do processo atua sobre a membrana e é transmitida hidraulicamente ao instrumento, sem contato direto com o fluido — proteção química e mecânica em aplicações industriais gerais.

Solicitar datasheet Solicitar cotação Fale com um especialista

Vantagens deste modelo

  • Isolamento total do fluido de processo
  • Proteção contra corrosão, entupimento e cristalização
  • Transmissão hidráulica da pressão ao instrumento
  • Materiais e conexões sob especificação JELGO

Especificação técnica

Materiais, dimensões e conexões abaixo referem-se a opções de fornecimento deste modelo — não configuram produtos separados no catálogo.

Materiais disponíveis

  • Corpo: aço carbono, aço inox 304 ou 316
  • Membrana: aço inox 316L (padrão)
  • Outros materiais de membrana sob especificação
  • Fluido de enchimento conforme temperatura e processo

Dimensões

  • Diâmetro nominal do selo: 100 mm (4″)
  • Altura e projeção conforme modelo e conexão do instrumento

Rosca e conexões

  • Roscas de processo/instrumento: 1/4″, 3/8″, 1/2″, 3/4″
  • Padrões BSP ou NPT
  • Roscas especiais sob especificação
  • Montagem direta ou com capilar sob consulta

Quando escolher Selo Rosqueado 100mm (4″)

  • Fluidos corrosivos, viscosos ou com sólidos em linhas industriais
  • Quando se busca isolamento químico com conexão roscada padrão
  • Aplicações gerais de média pressão com manômetro ou transmissor
  • Quando o envelope de montagem admite diafragma de 100 mm

Compare com os outros modelos na página de selo de diafragma ou consulte o FAQ técnico.
